ASRock N3700-ITXにWindows7をインストールする。

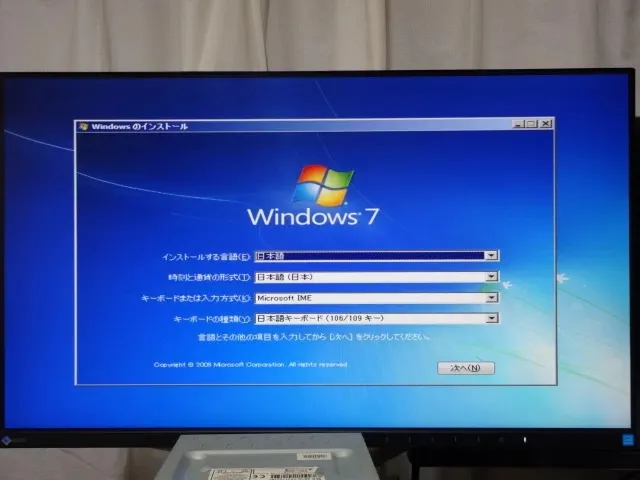

前回、ASRock N3700-ITXを組み上げてWindwos7をインストールしようとしたが、biosでは認識していたマウスとキーボードが認識しなくてインストールが頓挫しました。
post644-001

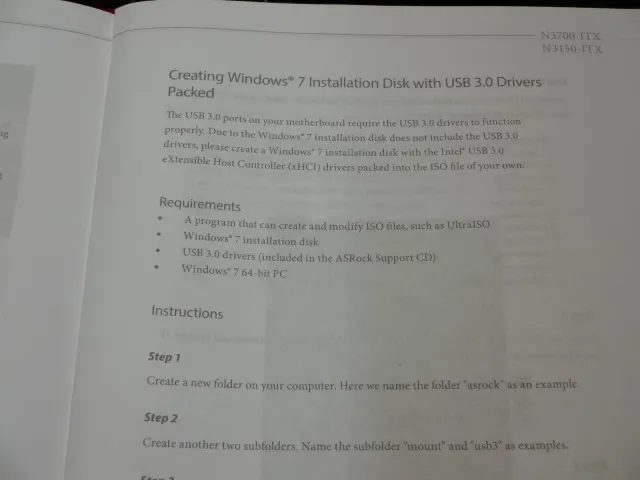

Windows7をインストールする際には、USB3.0 eXtensible Host Controller(以下xHCI)ドライバを組み込んだインストールディスクを作る必要があるって書いてあったので、xHCIドライバ入りインストールディスクを作成することにしました。
post644-002

xHCIを組み込んだインストールディスクの作成に必要なものは以下の通り。
・UlttaISO等のISOファイルを編集・作成できるプログラム
・Windows7インストールディスク
・USB3.0ドライバ(ASRockサポートディスクに含まれている)
・Windows7 64bitがインストールされている別のPC

Step1

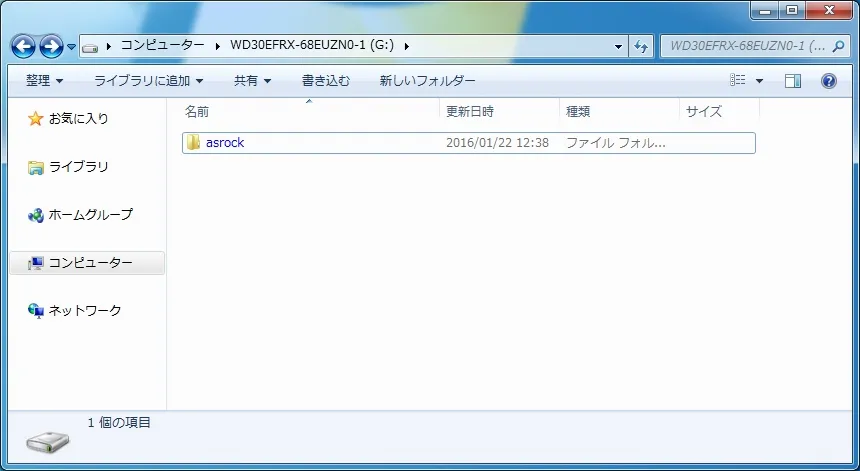

フォルダ名を”asrock“として新しいフォルダを作成する。
post644-003

Step2

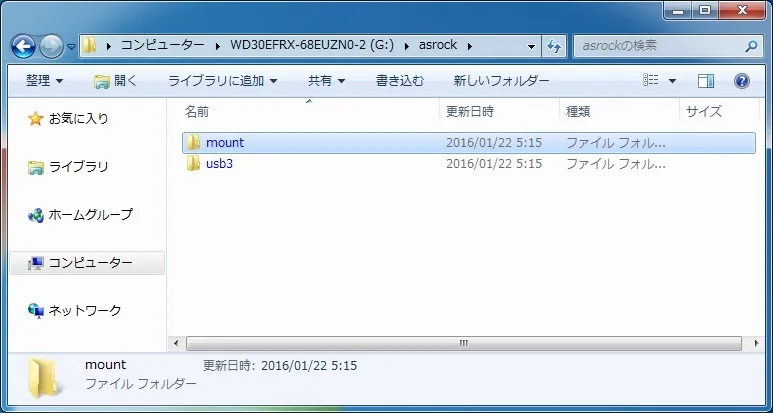

asrockフォルダを開き、サブフォルダに”usb3“と”mount“を作成する。
post644-004

Step3
光学ドライブにWindows7インストールディスクを入れる。

Step4

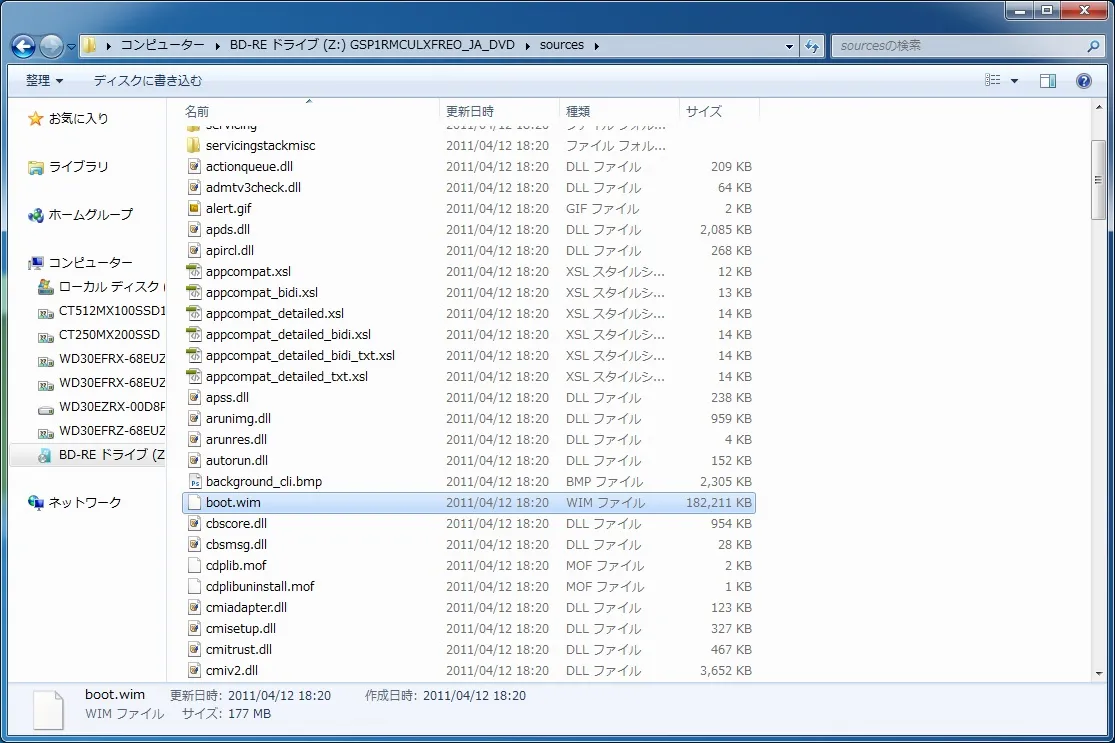

Windows7インストールディスクを開き、sourceフォルダを開く。
post644-005

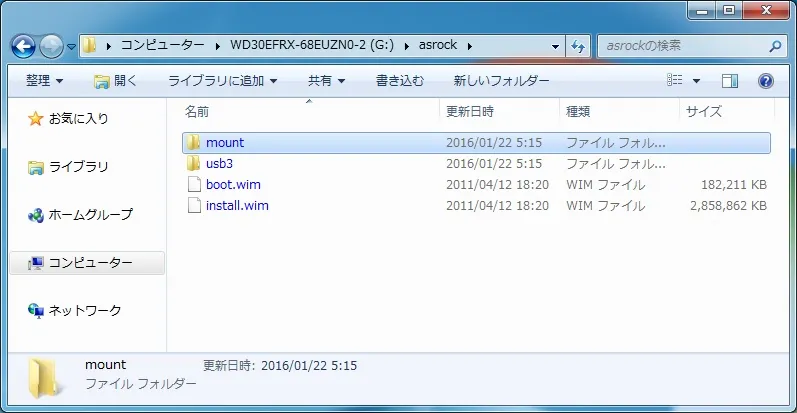

sourceフォルダ内のboot.wiminstall.wimを、asrockフォルダ内にコピーする。
post644-006

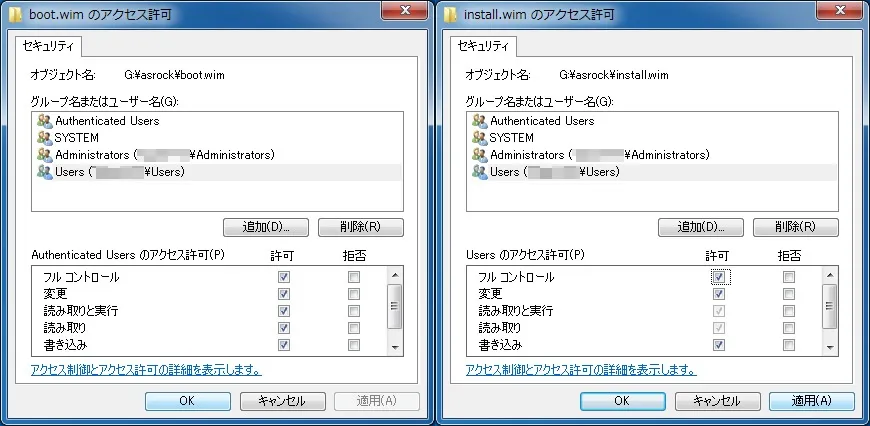

boot.wiminstall.wimのそれぞれのプロパティを開き、アクセス許可をフルコントロールに設定する。
post644-007

Step5
光学ドライブにASRockサポートCDを入れる。

Step6

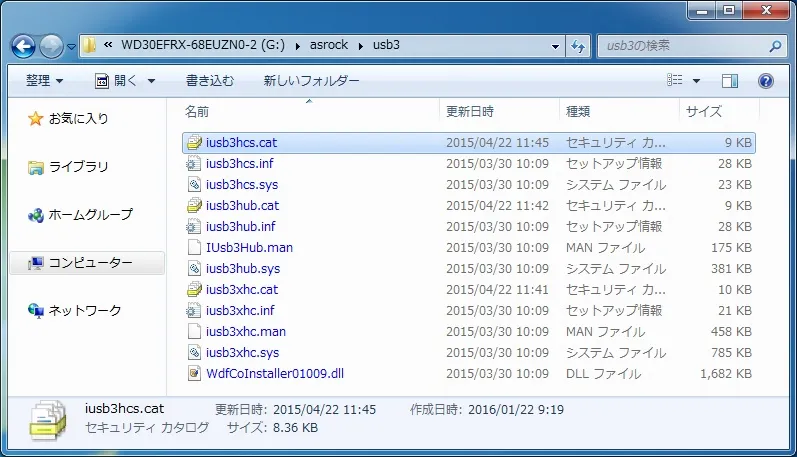

\Drivers\USB3.0\Intel\(v4.0.0.27_PV)\Drivers\HCSwitch\x64内の4ファイルと、
\Drivers\USB3.0\Intel\(v4.0.0.27_PV)\Drivers\Win7\x64内の8ファイルを、Step2で作成した”usb3“フォルダにコピーする。
post644-008

Step7
管理者権限でコマンドプロンプトを起動する。
post644-009

Step8
Step1で作成した”asrock“フォルダへ移動する。
post644-010

Step9

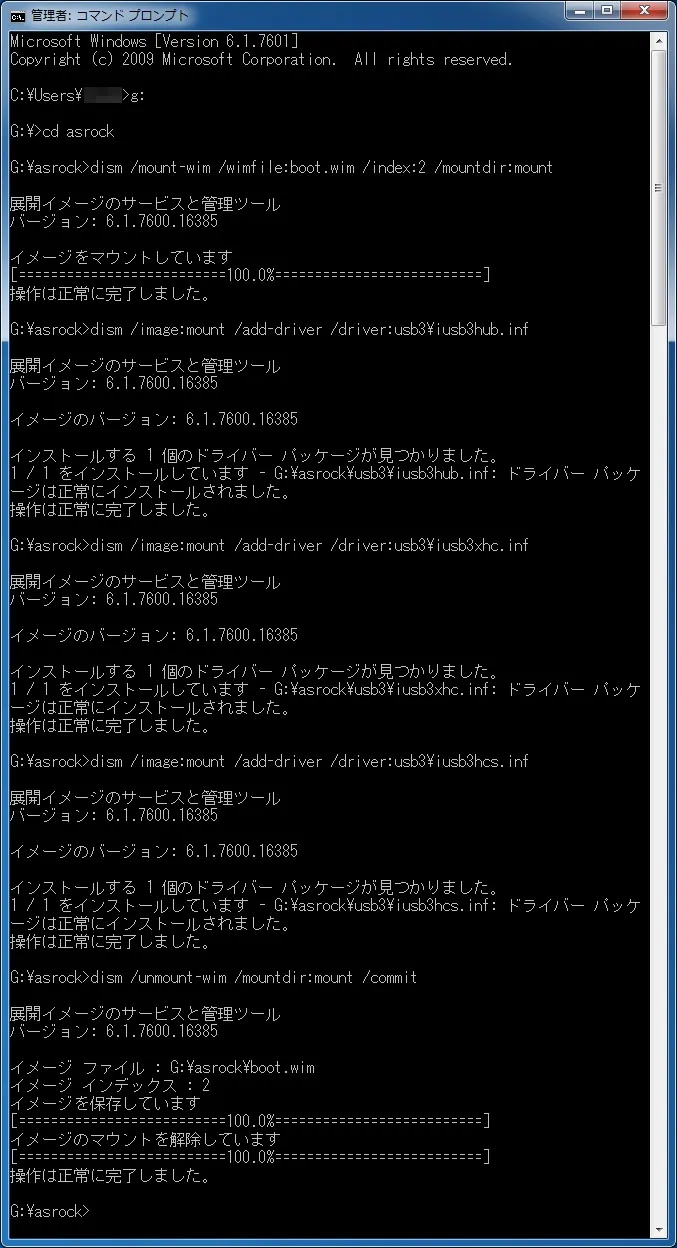

boot.wimにUSB3.0ドライバを組み込むために、次のコマンドを実行する。
dism /mount-wim /wimfile:boot.wim /index:2 /mountdir:mount
dism /image:mount /add-driver /driver:usb3\iusb3hub.inf
dism /image:mount /add-driver /driver:usb3\iusb3xhc.inf
dism /image:mount /add-driver /driver:usb3\iusb3hcs.inf
dism /unmount-wim /mountdir:mount /commit
post644-011

Step10

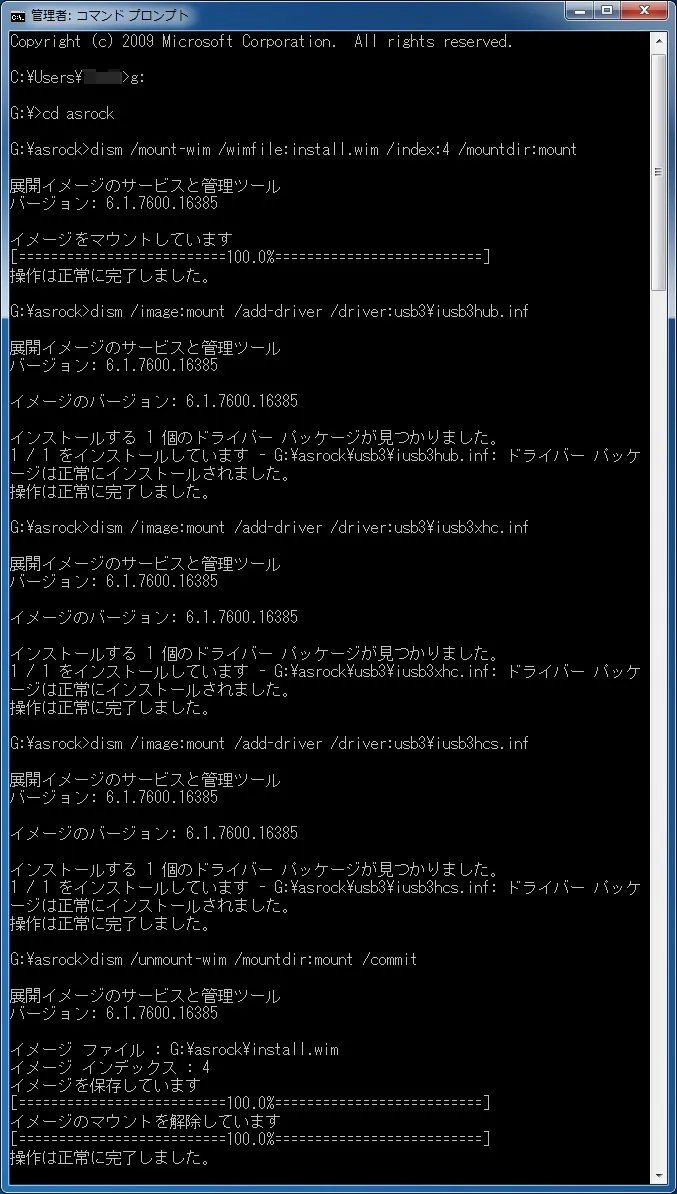

install.wimイメージファイルにドライバーを組み込む為、次のコマンドを実行して完了まで待つ。
※最初のコマンドにあるindex値は仕様するWindows7のバージョンによって異なるので注意。
index1:Windows7 Home Basic
index2:Windows7 Home Premium
index3:Windows7 Professional
index4:Windows7 Ultimate

dism /mount-wim /wimfile:install.wim /index:4 /mountdir:mount
dism /image:mount /add-driver /driver:usb3\iusb3hub.inf
dism /image:mount /add-driver /driver:usb3\iusb3xhc.inf
dism /image:mount /add-driver /driver:usb3\iusb3hcs.inf
dism /unmount-wim /mountdir:mount /commit
post644-012

Step11

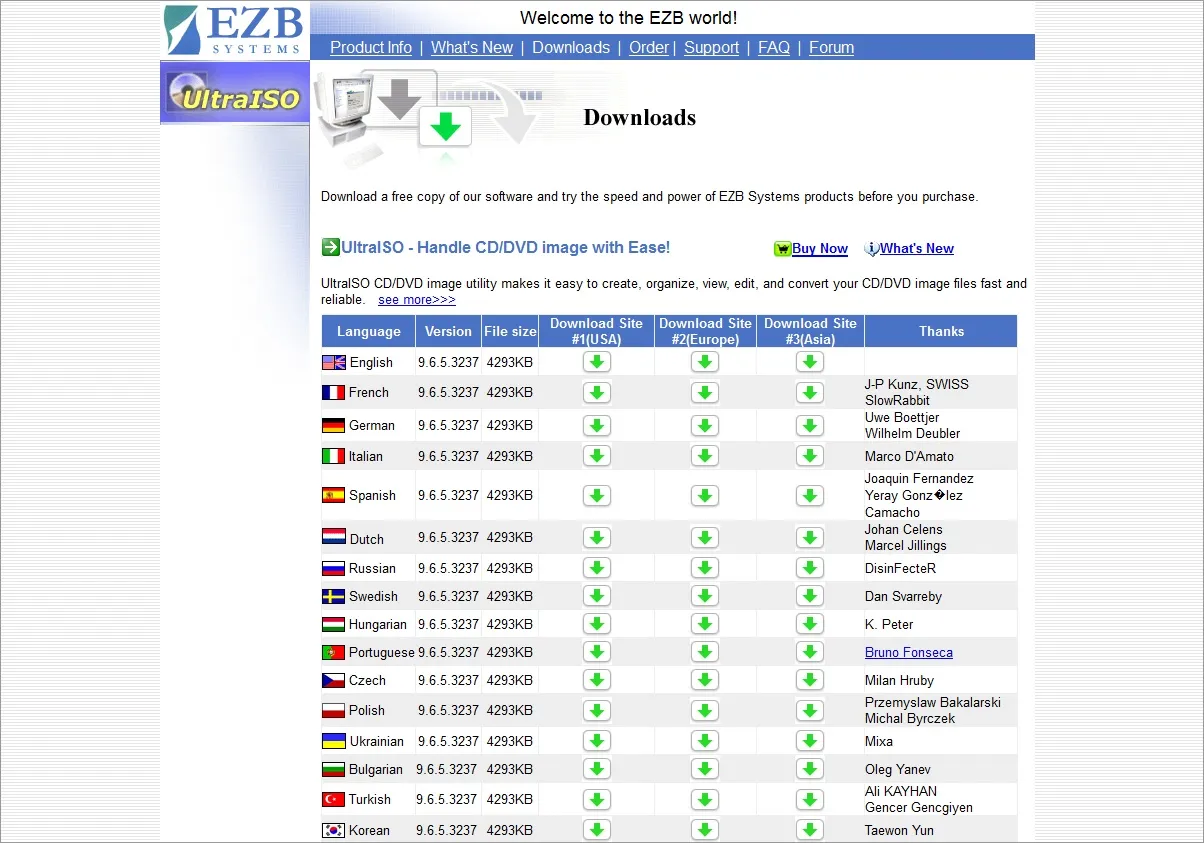

ISOイメージファイルの編集ができるソフトを使い、元のインストールディスクの”boot.wim“と”install.wim“を、Step9とStep10で作成したファイルで置き換えて新たにISOイメージを作成しますが、編集ソフトにはUltraISOを使うことにします。
post644-013

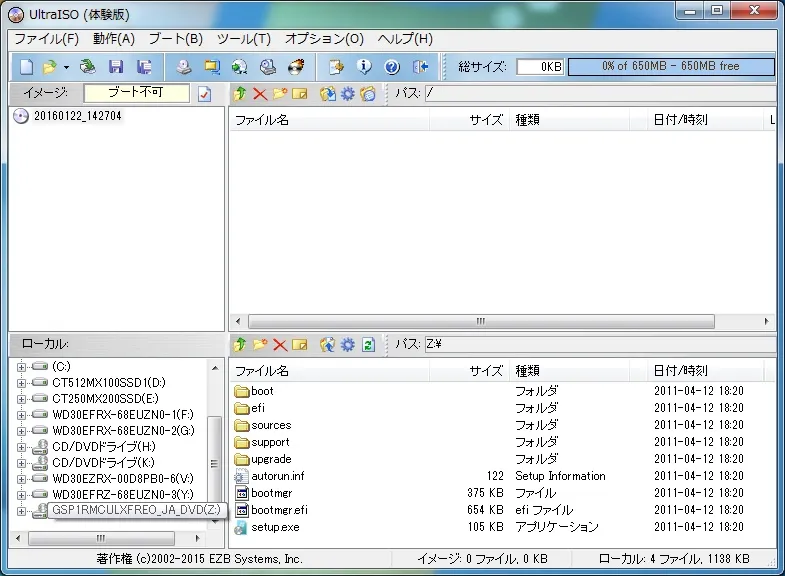

UltraISOを起動したら、光学ドライブにWindows7インストールディスクを入れる。
post644-014

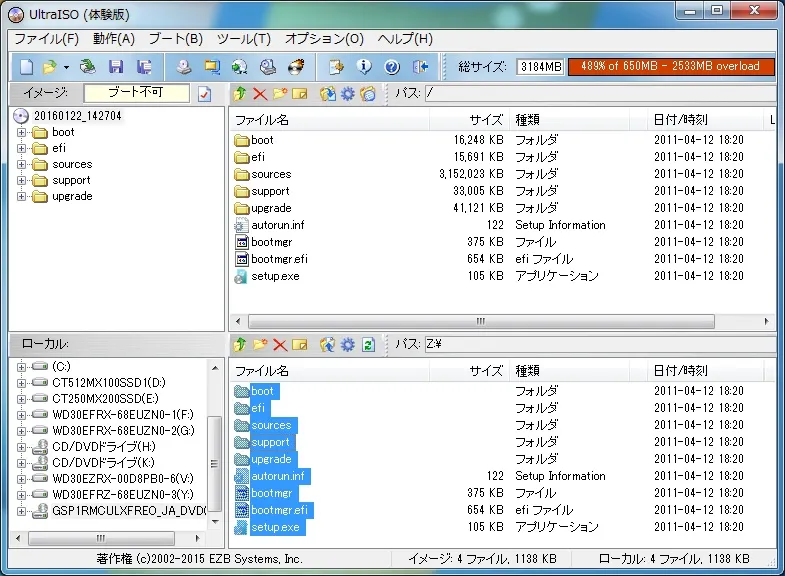

下欄を全選択して上欄へドラッグ&ドロップする。
post644-015

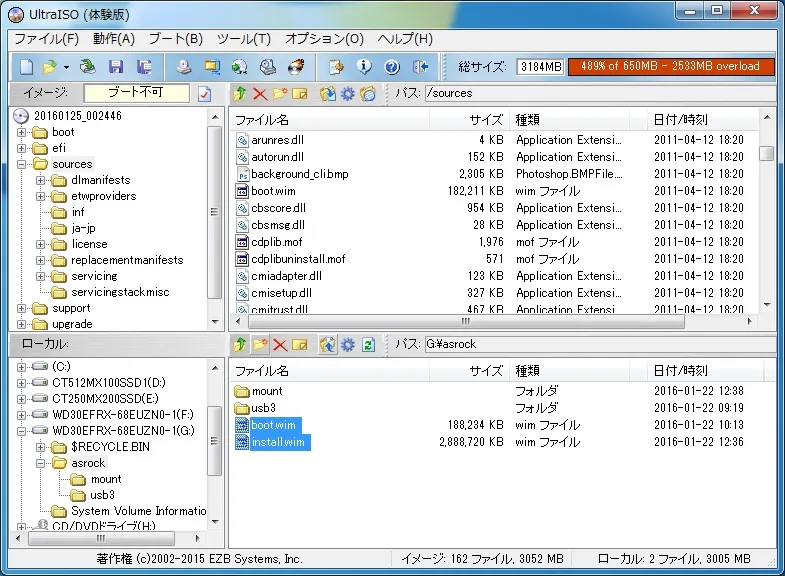

Step9とStep10で作成した”boot.wim“と”install.wim“を上欄の”source“フォルダ内にドラッグ&ドロップする。
post644-016

上書き確認のウインドウが開くので、”すべてはい”をクリックする。
post644-018

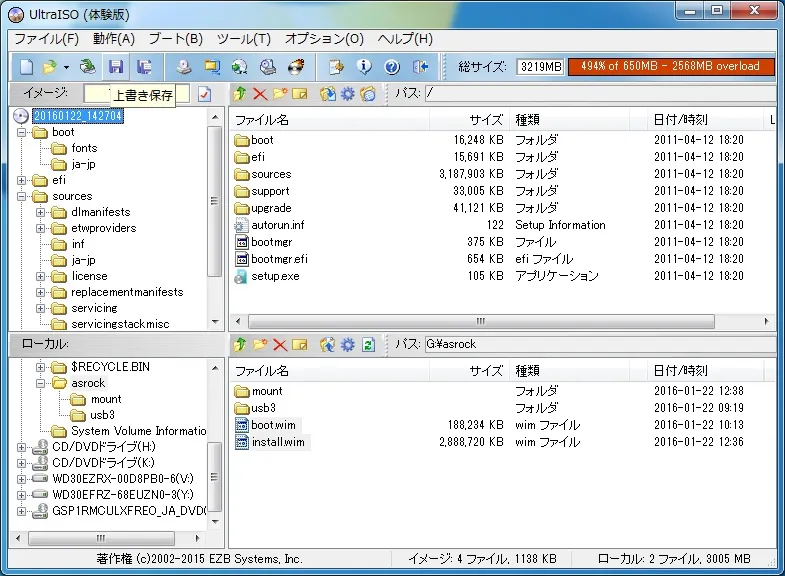

“上書き保存”をクリックする。
post644-019

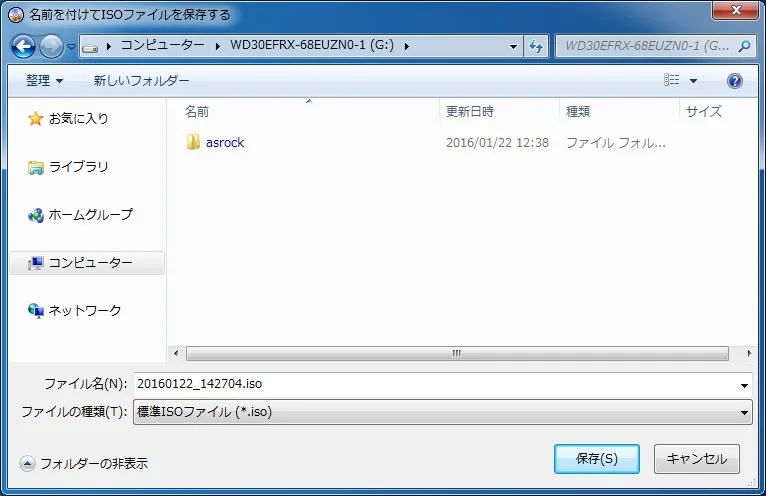

“保存”をクリックする。
post644-020

進捗画面の完成率が100%になれば
post644-021

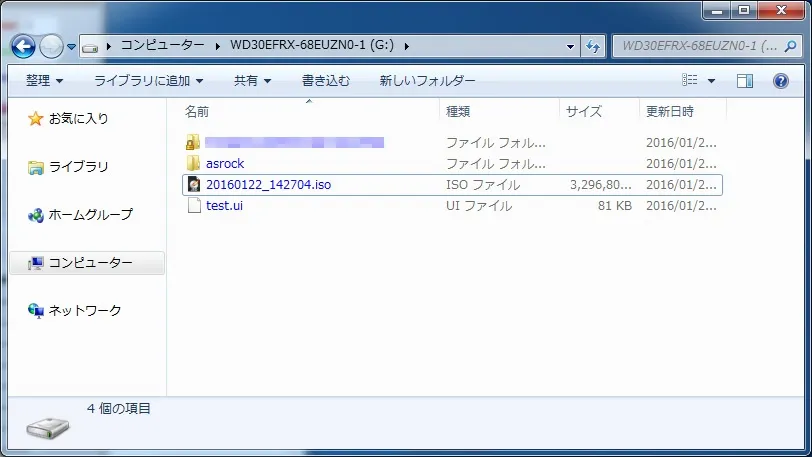

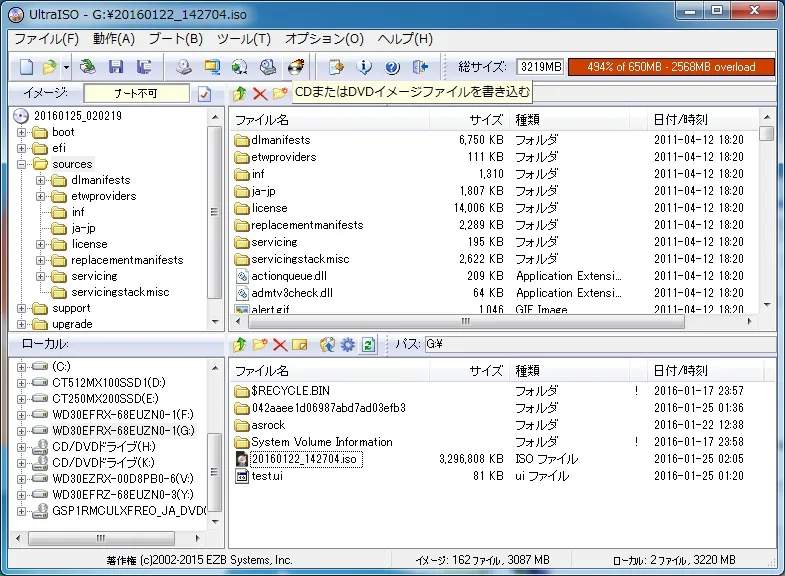

xHCIドライバ入りインストールディスクのISOイメージファイルができあがります。
post644-022

“CDまたはDVDイメージファイルを書き込む”をクリックする。
post644-023

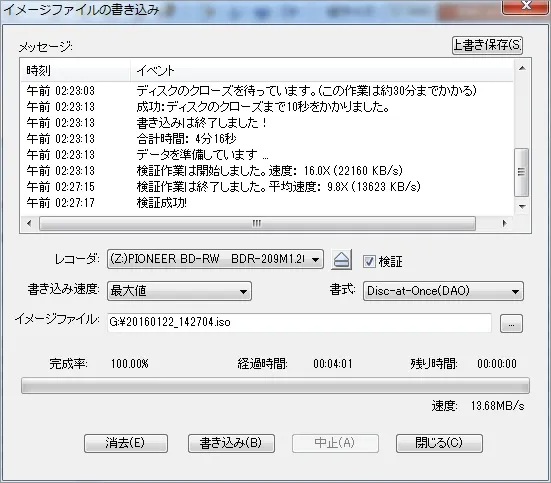

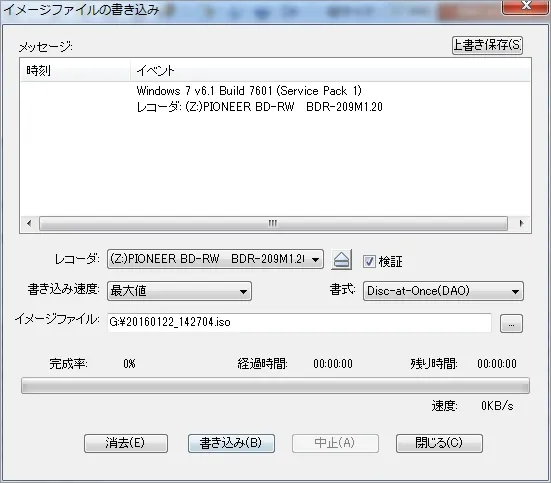

光学ドライブに空のDVDを入れて、作成したISOイメージファイルを選択して”書き込み”をクリックする。

これでxHCIドライバ入りインストールディスクの完成です。

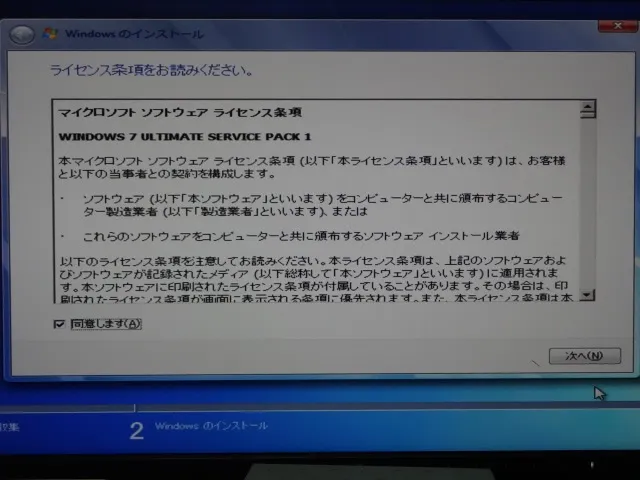

これでマウスとキーボードも認識された状態で、N3700-ITXにWindows7をインストールすることができるようになります。
post644-026

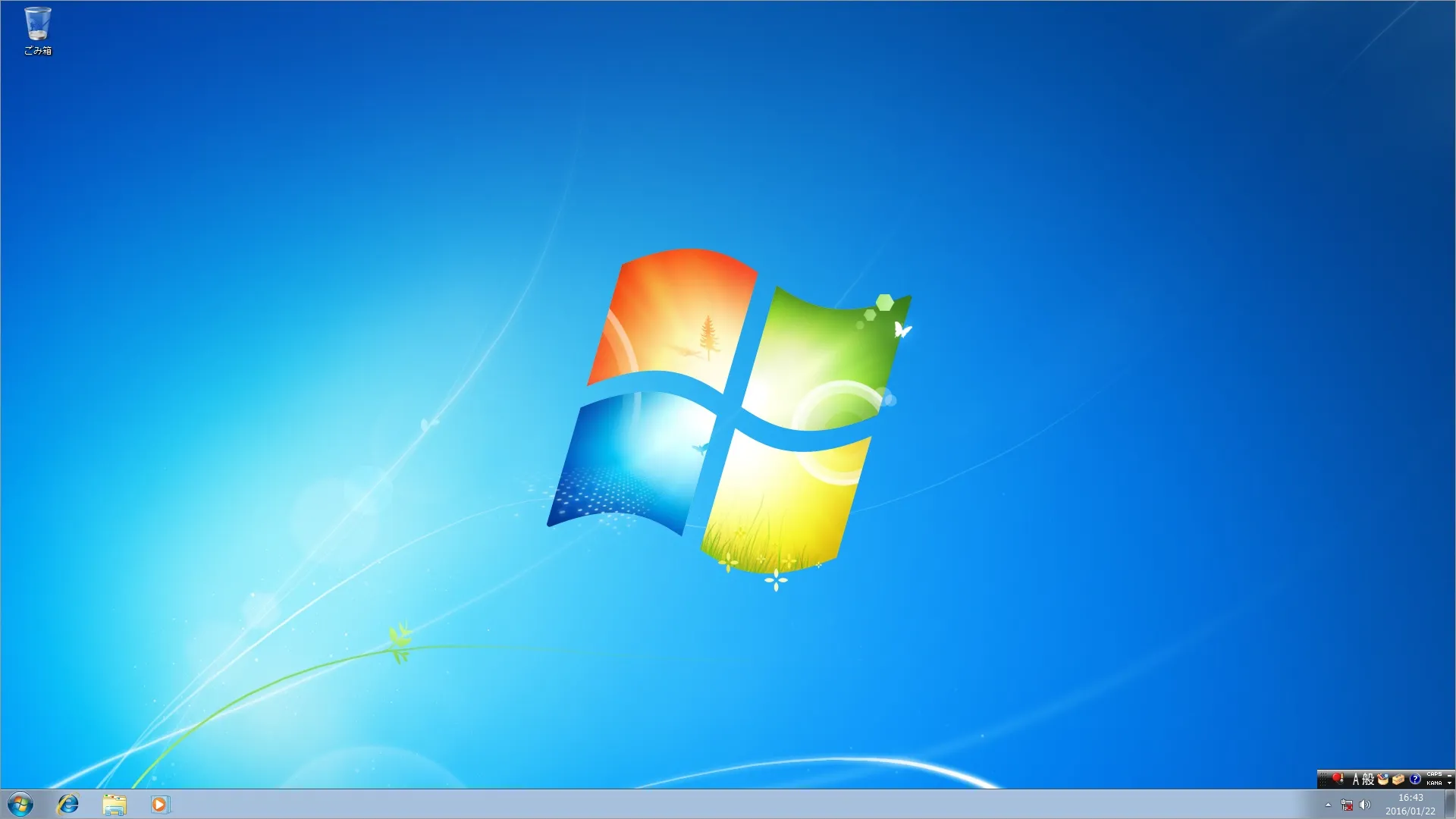

これでようやくN3700-ITXにWindows7のインストールが完了となりましたが、なかなか結構な手間でした(‘Д`;)
post644-027

ちなみにUltraISOは有料ツールで、無料トライアル版では300MB以上のISOイメージの保存ができません。
post644-028

今回の作業を進めるには購入必須なので潔く購入に踏み切るか、他に同じような機能を持ったフリーソフトを探し出す必要があります。
post644-029

実は、N3700-ITXへのWindows7インストールには、別のインストール方法も存在します。

N3700-ITXにはPS/2ポート搭載されています。
post644-030

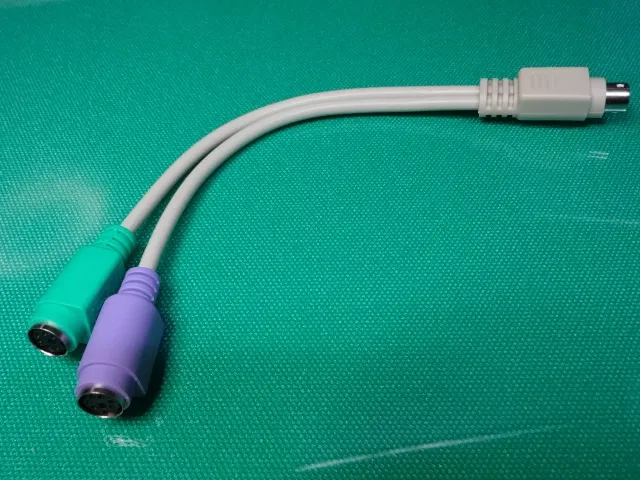

ただ、見ての通りPS/2ポートがマウスとキーボード兼用の1ポートなので、こういったPS/2用のマウス・キーボード分配ケーブルを使い、
post644-031

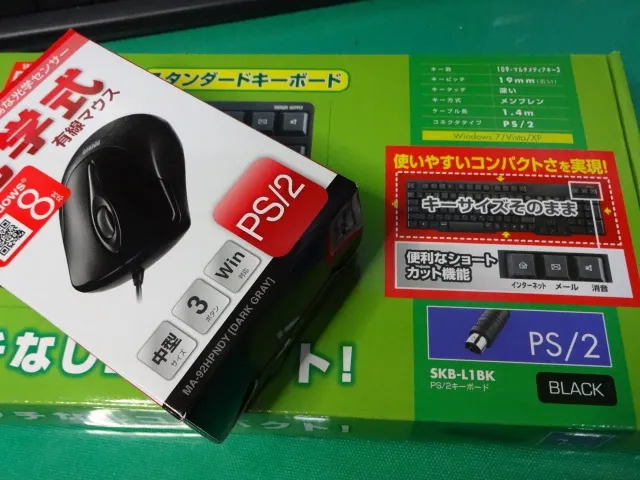

PS/2接続のマウスとキーボードを接続すれば、xHCIドライバ入りのインストールディスクを作成するような手間は一切無用となる訳です。
post644-032

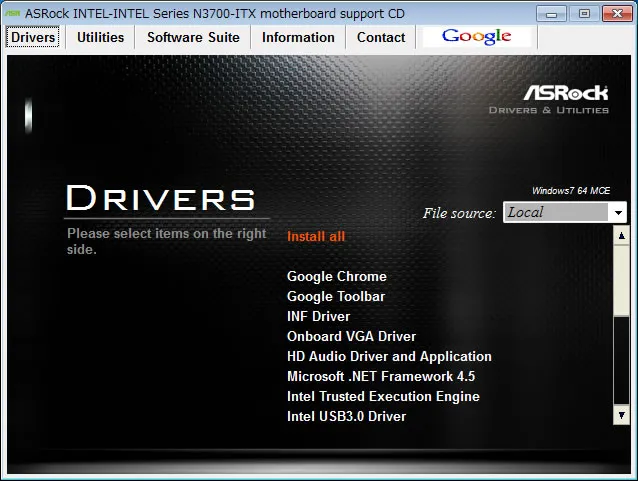

PS/2接続のマウスとキーボードでWindows7をインストールして、その後にASRockサポートCDからUSB3.0ドライバをインストールすれば、普通にUSBマウスとキーボードが使える様になるのです。
post644-033

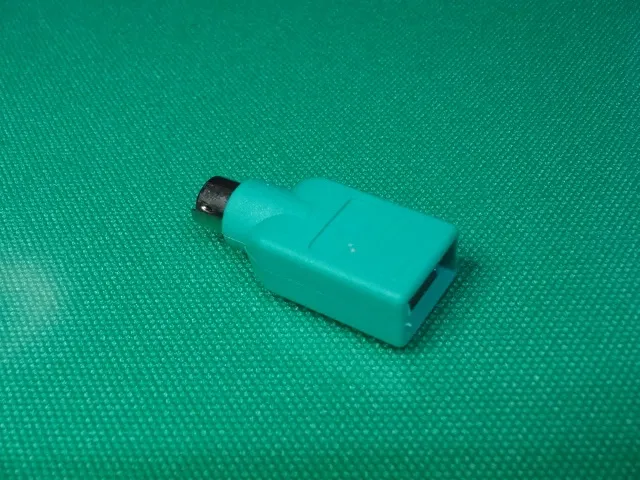

ちなみに、世の中にはUSBをPS/2に変換するアダプターも存在しますが、今回の作業に於いてはこのアダプターを介してUSBキーボードを接続しても認識することはなかったので、接続するマウスとキーボードは純粋にPS/2接続でなければなりません。
post644-034

また、UltraISO等のISO編集・作成ソフトを購入しても、PS/2接続環境を揃えてもかかるコストに大差はありません。
しかし、どんなにUSB接続が主流になった今でも、システムは正常に稼働していても何かの拍子でUSBがまったく認識できなくなるトラブルも少なくはなく、ドライバを再インストールするにもマウスとキーボードが認識しないのだから、再インストールすらもできなくなる訳ですね。
いざその時になってPS/2接続環境を揃えようとしても、今どき近所の量販店ではUSB接続のデバイスが殆どでPS/2接続のデバイスはまず扱っておらず、Amazonで注文しても届くまでに最低限1日は何もできなくて、それこそもう不貞寝するしかなくなってしまいます。
そんな万が一に備えて、なくなりつつあるPS/2接続のデバイスを、予め都合しておくのも良いかも知れませんね。
なにより、今回の作業に於いては労力的にもPS/2環境でWindows7をインストールした方が段違いで楽だったからね( ´・ω・)y─~~

次回はWindows Updateを済ませたあと、PX-Q3PEの設定をしていこうと思います。
ではまた(=゚ω゚)ノシ
