[自作PC] VGA電源ケーブル

こんばんわ(=゚ω゚)ノ PSO2cβテストが終了しましたが、楽しめたでしょうか。
私もShip4でLV20、Ship6でLV11まで育ててました。
そんな訳で、PCの組み立て作業もちょっとサボってしまったような感じですねぇ(ノ∀`)
前回は24ピン電源とCPU8ピンの複合ケーブルをスリーブ化しました。
正直言うとこのケーブルが一番作業に手間がかかるんですよね(ノ∀`)
先にやっつけておくと、後の作業が気分的に楽になります。
そんな気分で、今回はVGA電源のケーブルをスリーブ化します。



まずは、ケースに収めた電源ユニットとVGAに接続して、収まり具合とか長さが足りずVGAに無理な力がかかっていないかを確認します。



電源ユニット側は特に問題なさそうですね(´ω` )

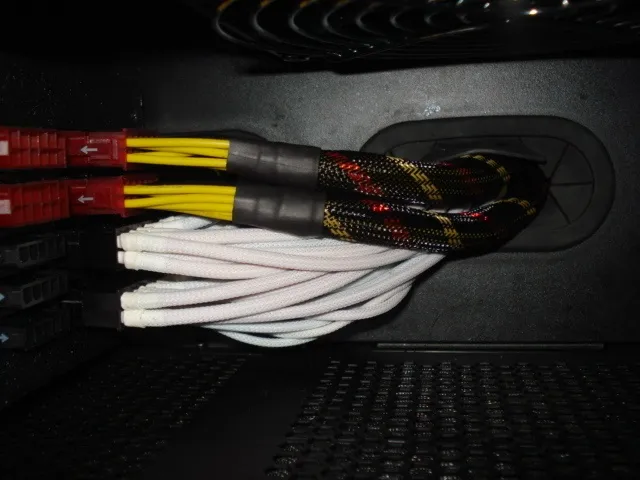

post269-01

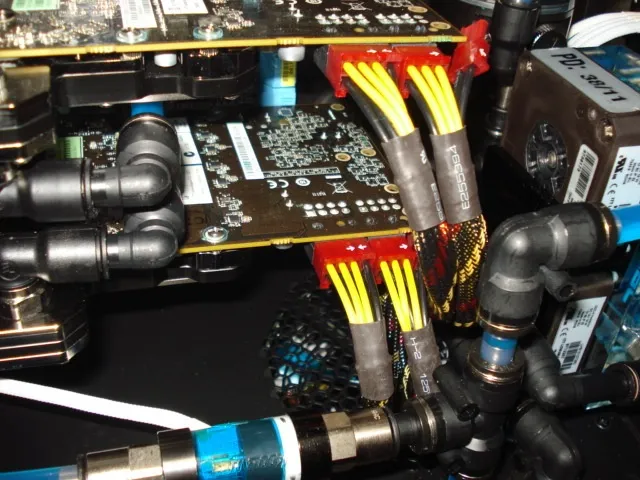

VGAに接続してみました。 post269-02

取り敢えず電源ユニット付属のVGA電源ケーブルだけで間に合いそうですが、上段が少し無理がかかりそうな長さのような気がします(´・ω・`;)



それと右側のコネクタは6ピンですが、余った2ピンが邪魔ですねー。   んではVGAケーブルの黒いスリーブを post269-03

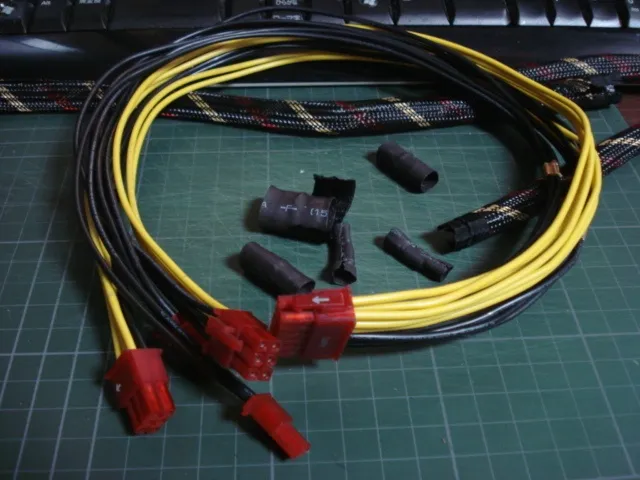

ぺろんと剥きます(*ノωノ)
post269-04





全部コネクタに直接繋がってるから簡単~( ´ω`)y─~~ post269-05

なんてことはありませんでした('A`)

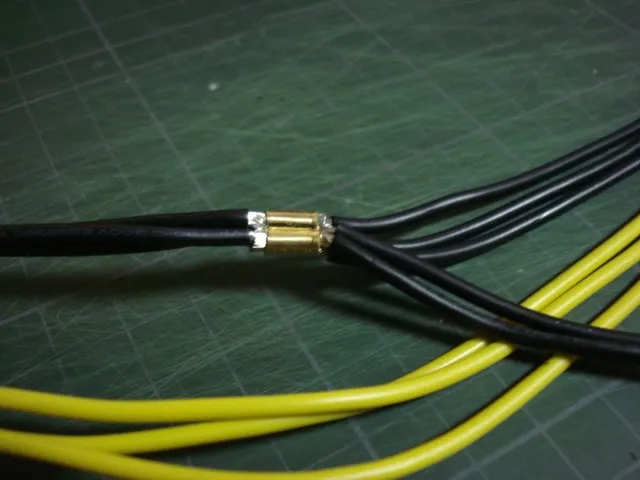

黒いケーブルは全部繋がってる状態で中間でスリーブ圧着してあったりしましたよ。 ここでコネクタのそばで、短いケーブルをコネクタに連結させて使用ケーブルを少なくしてみようとか考えたりしました。



しかし、これだけの本数でGND取ってるってことは、本数を減らすと負荷が多くなって云々・・・なんて事も頭をよぎったので、このケーブルはこのまま使ってスリーブ化することにしました。



ただし、余った2ピン分はカットしちゃいます。

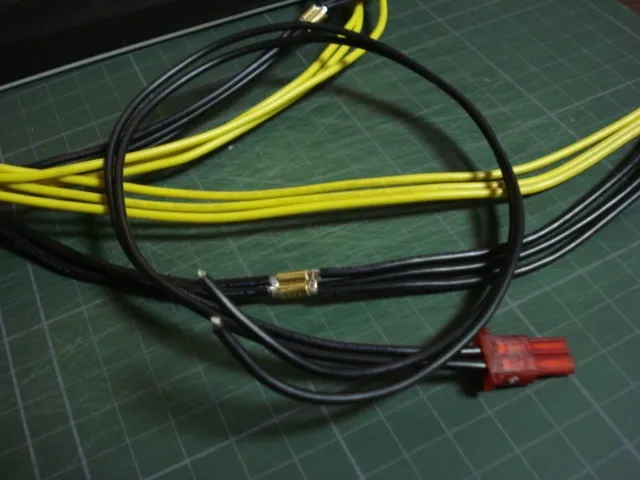

post269-06



それじゃあコネクタからピンを抜き取っ・・・   ゴトッ・・・(あ、落とした・・・やれやれ・・・



!!!!!



ぎゃあああああ!!!



ピン抜きの先端が折れたあああああ!!!

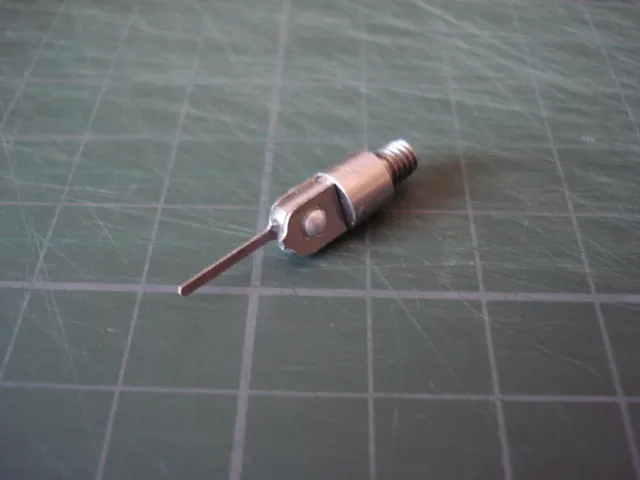

まだ買って1週間くらいなのに・・・(´;ω;`) post269-07



仕方ないからもう1セット注文して、折れたピン抜きと欠片で作業しますか(´・ω・`) と、折れた欠片を先に差し込んで、後からピン抜きを差し込むと・・・

あれ・・・折れる前より作業が捗る不思議・・・(゚Д゚;)

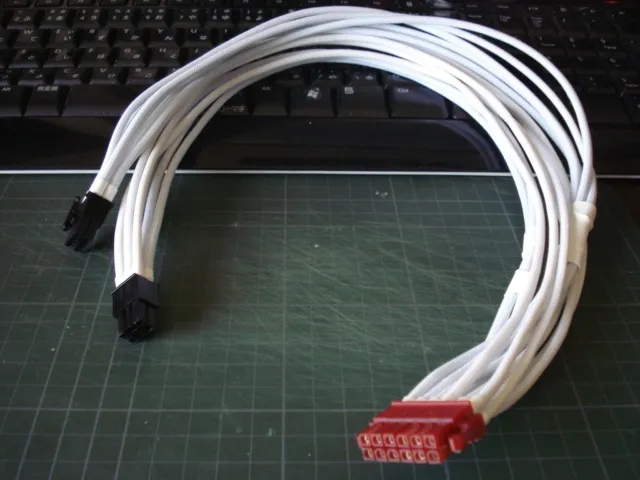

そんなこんなでVGAケーブル1本仕上げました。 post269-08

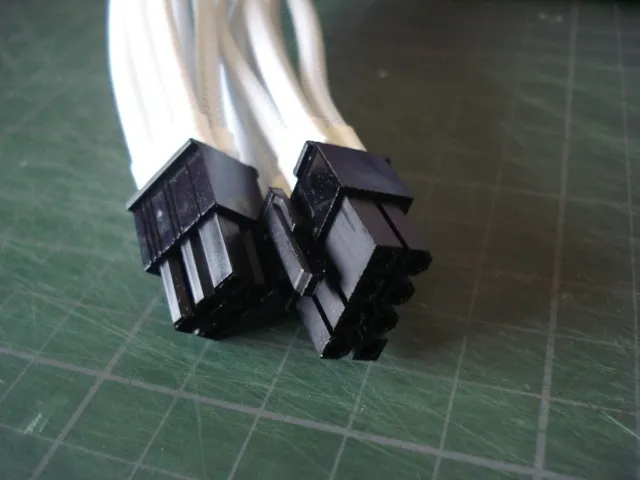

6ピン+2ピンのコネクタも、余った2ピンを切り取って6ピンコネクタと8ピンコネクタに交換しました(´ω` ) スッキリ
post269-09

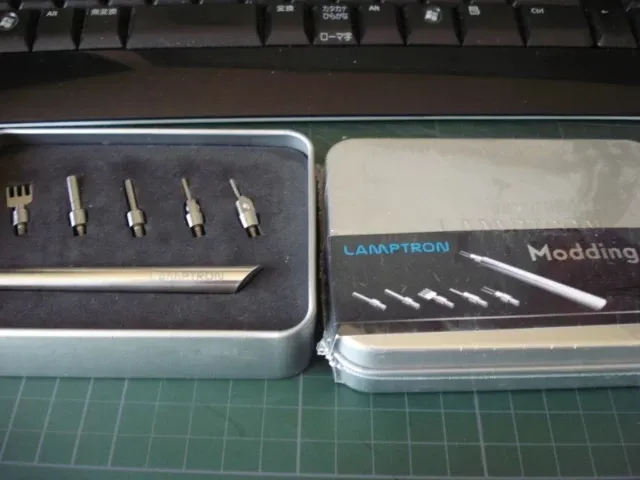

2日後、新しいLAMPTRON Modding Tool Kitが到着したので、続きの作業に取りかかります。
post269-10



もう1本のVGAケーブルは、仮接続の時に長さが少し短い気がしたので、100mm延長をすることにします。
post269-11

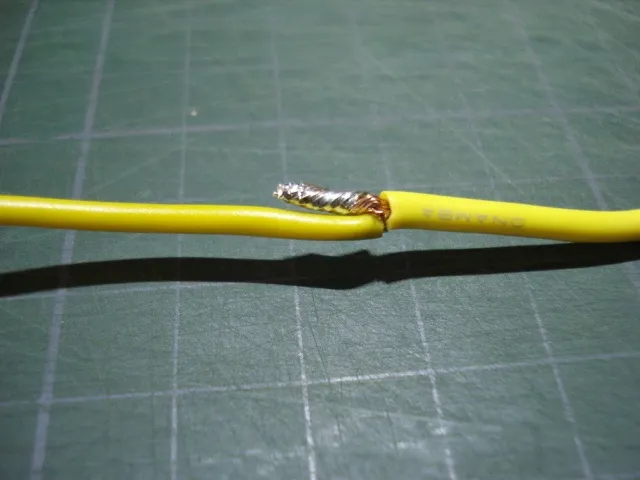

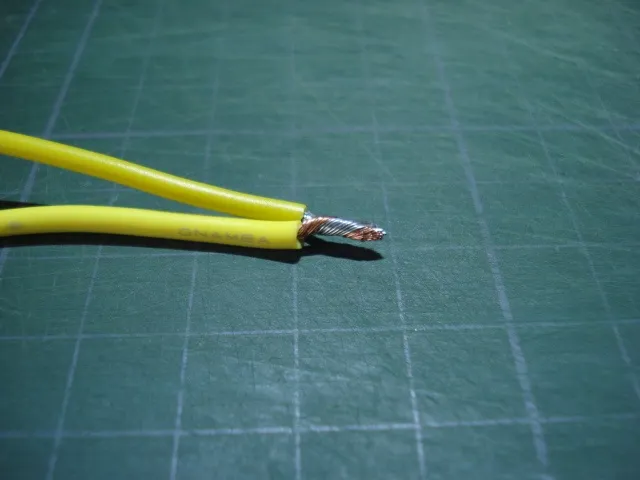

繋ぐ先端をねじってハンダ付けして post269-12

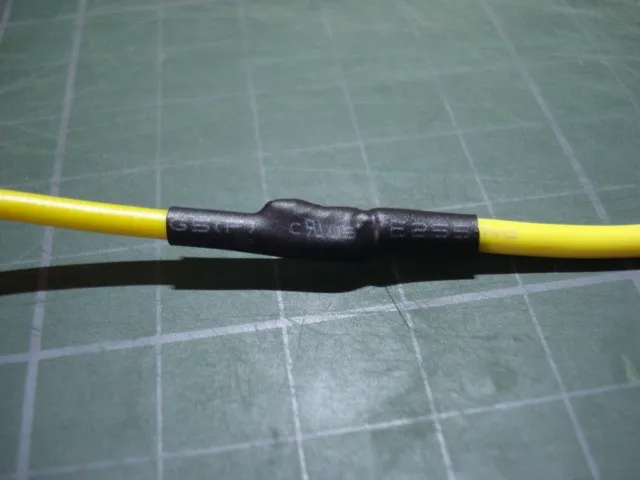

ヒートシュリンクで防護します。 post269-13

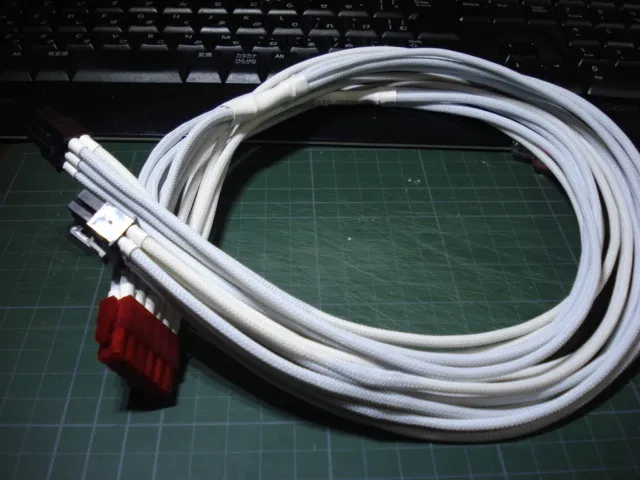

これを全部のケーブルに施して完成となります(´ω` ) post269-14

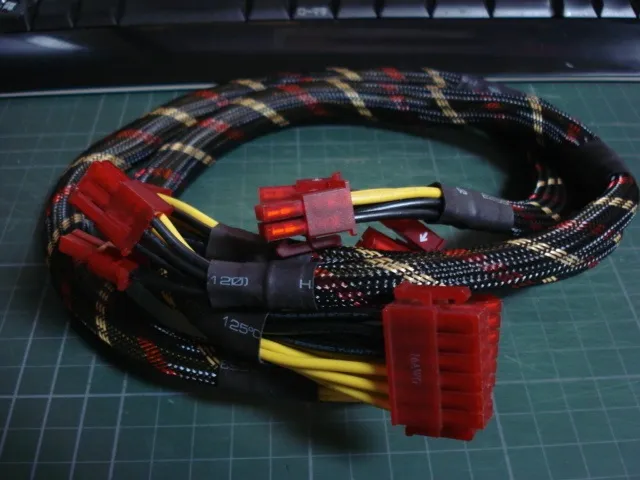

ケーブルを収めてみるとこんな感じになります。
post269-15



電源ユニット付属のケーブルや市販のケーブルではVGA延長電源ケーブルって大体30cmくらいだったりしますが、あれってムダに長すぎて余った分のやり場に困ったりしますよね。
コネクタのピンやケーブルを扱っているショップやホームセンターがあるなら、こうやって必要な分だけ延長したり、必要なケーブルを作ってしまったりすると言ったことも、自作の醍醐味とも言えるかも知れません。 自作って楽しいですよ( ´ω`)y─┛~~~oΟ
