アクリルパイプ曲げは難しい。

こんばんは( ‘ω’)ノ
前回M/Bに水枕を乗せ終えたので配管の取り回しを考えていきますが、今回はハードチューブ配管で配管を組むという初めての試みなので、失敗あり勉強あり練習ありなので、この先もいろいろ手間を食うかも知れません。

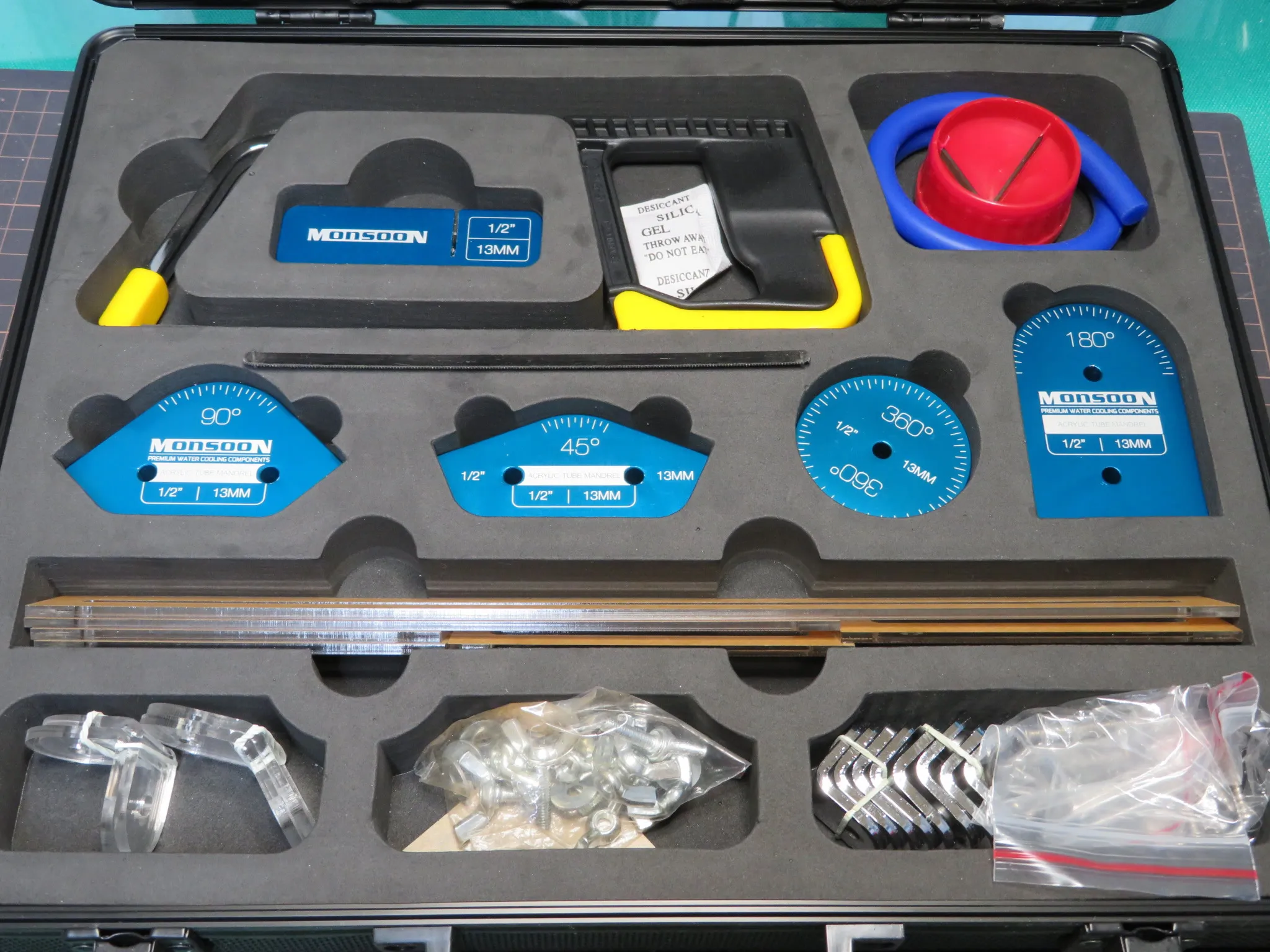

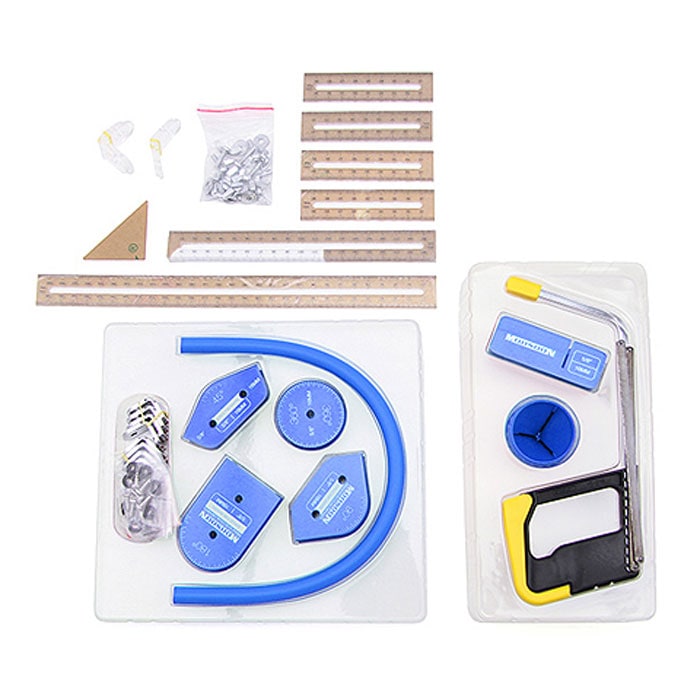

用意するものは、Monsoon Hardline All Pro Deluxe Bender Kit 3/8 x 1/2の様なベンディングツールと、
post676-002

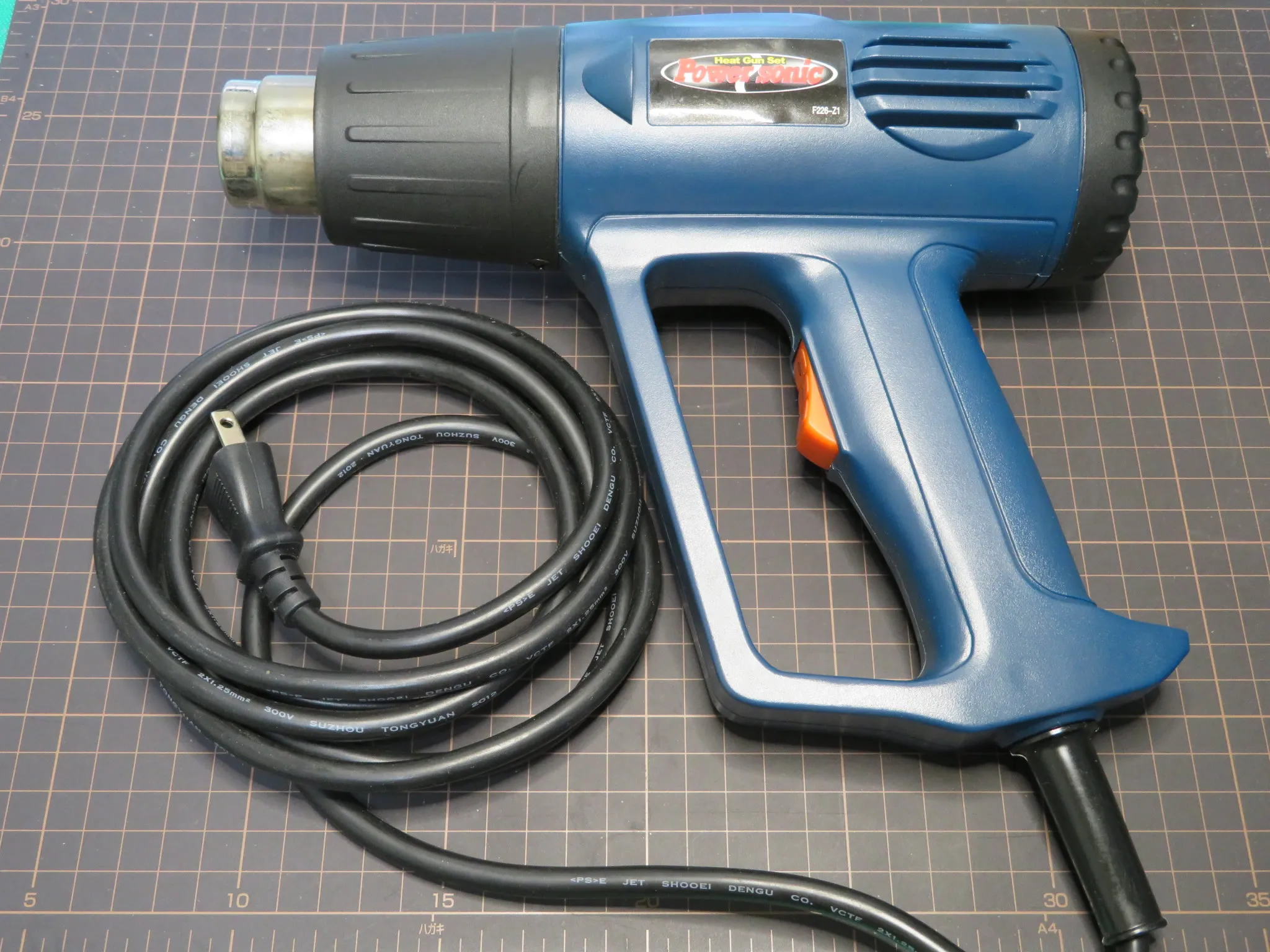

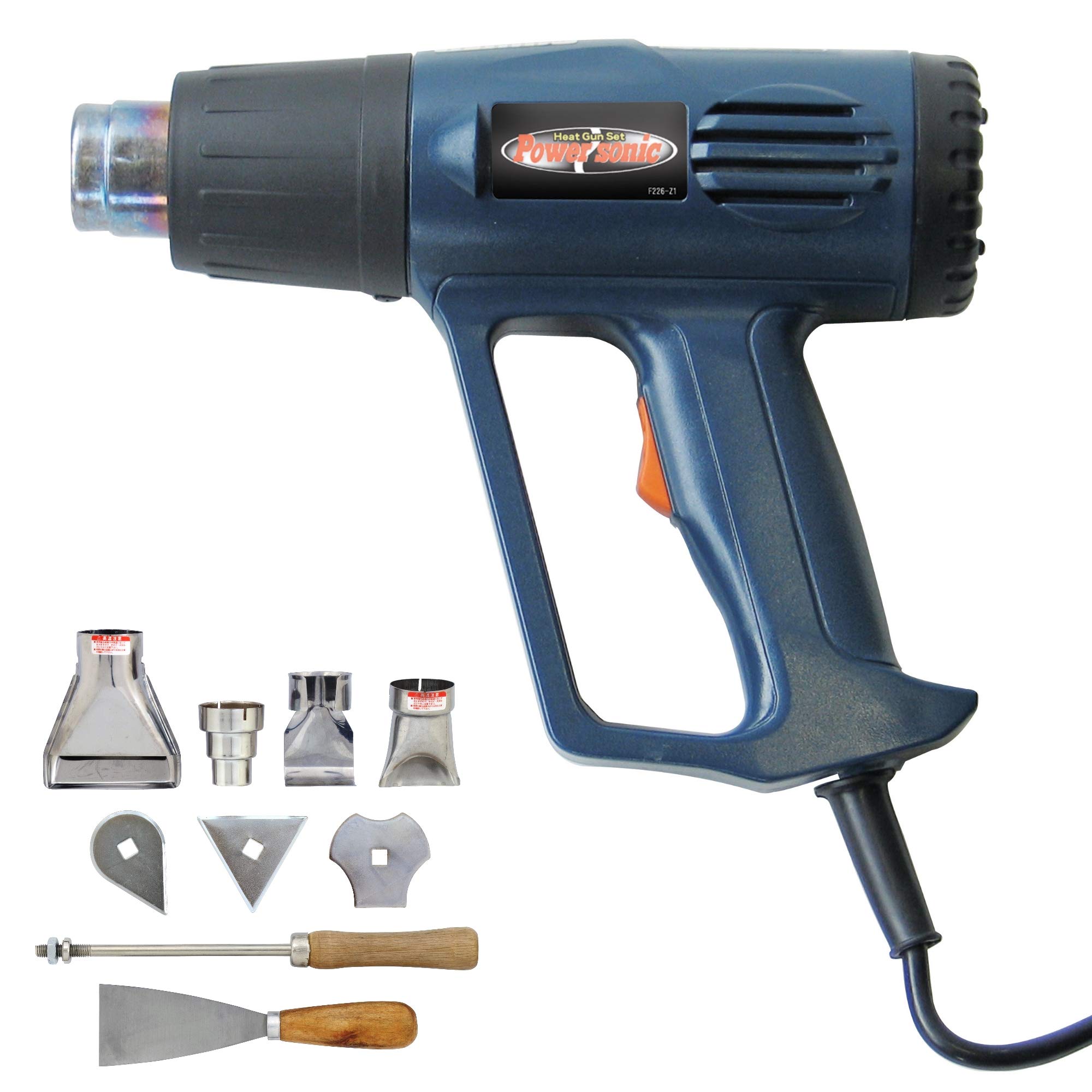

ヒートガンはケーブルのスリーブ化でおなじみですね。
post676-003

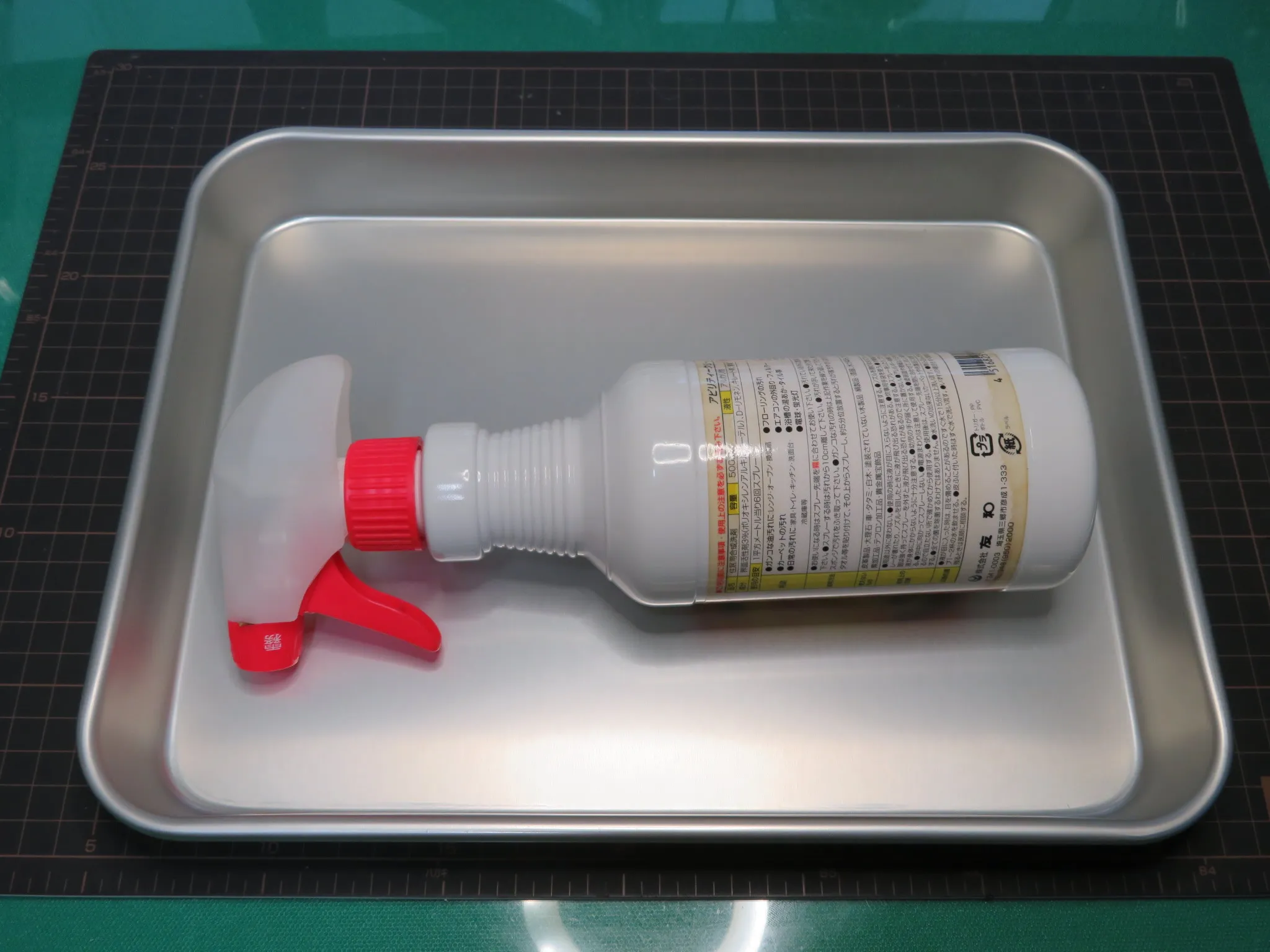

それと、パイプ内にシリコンチューブを通して曲げていくんですが、シリコンチューブが抜けなくならないように薄めた洗剤と受け皿、あとタオルがあると良いと思います。
post676-004

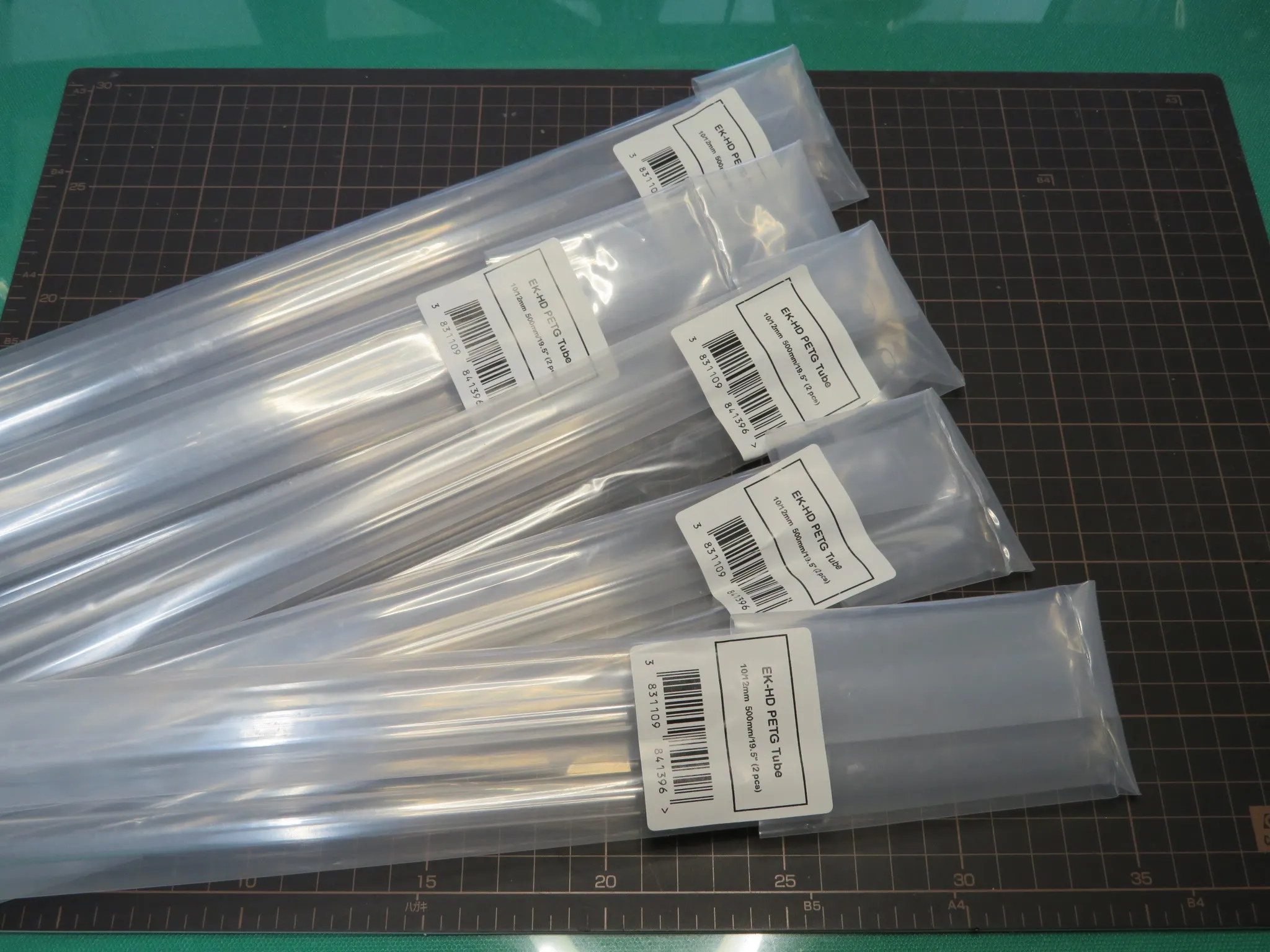

配管にはEK WaterBlocks EK-HD PETG Tube 10/12mm 500mm (2pcs)を使います。
PETG(非結晶性樹脂)はアクリルよりも割れにくく加工しやすいため、曲げ過ぎたら再加熱して少し戻すといった修正もできて、水冷用のパイプに最適なんだそうです。
post676-005

ただちょっと良いお値段の素材ですから、失敗しないコツはないものかと門馬ファビオ氏に聞いてみた。

門馬氏ありがとうございます!✧*。٩(ˊωˋ*)و✧*。

なるほど…
失敗は成功のもとってことで、経験を積んでいくしかありませんですな( ´・ω・)y─~~

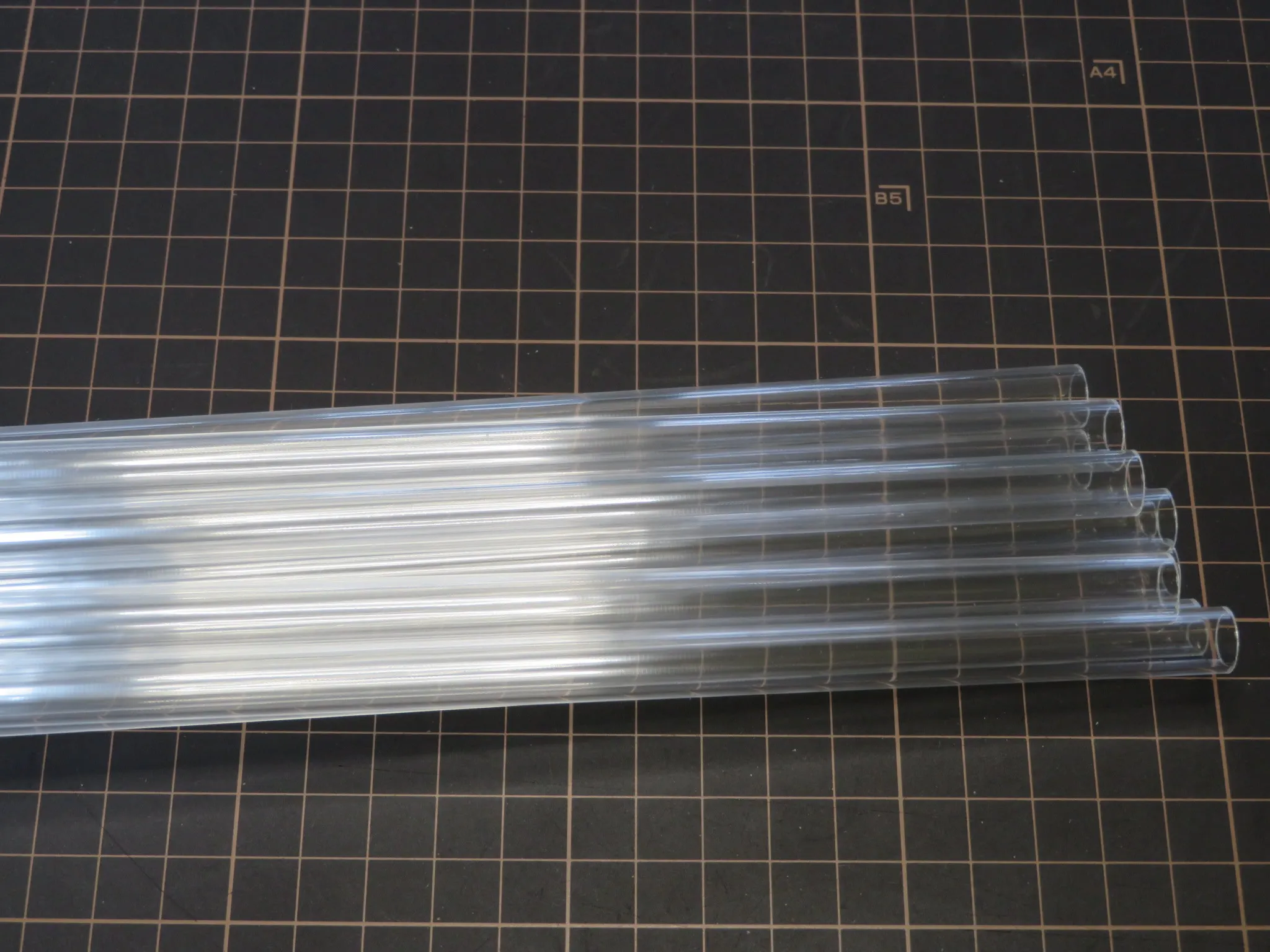

まずはちゃんと曲げられるようになるため、練習用に1mのアクリルパイプを10本ほど都合しました。
先のPETGの解釈からすると、アクリルはPETGより割れやすく加工しにくいということになるので、アクリルで奇麗に曲げられるようになればPETGなら余裕で奇麗に曲げられるということになるはずですね(๑•̀ㅂ•́)و✧(そうとは限らない
post676-006

では早速パイプ曲げに挑んで行きましょう。

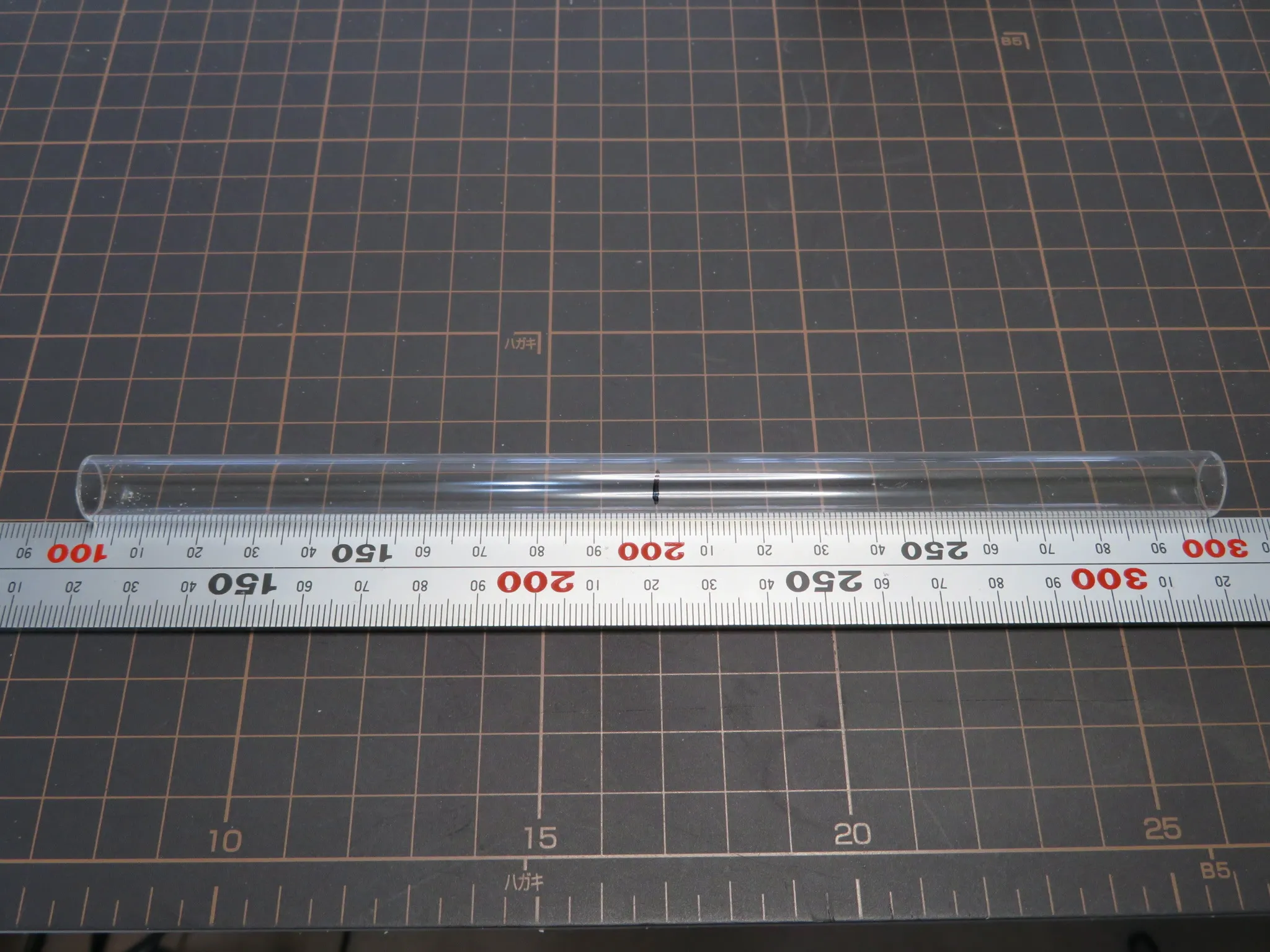

まず適当な長さに切り出します。
post676-007

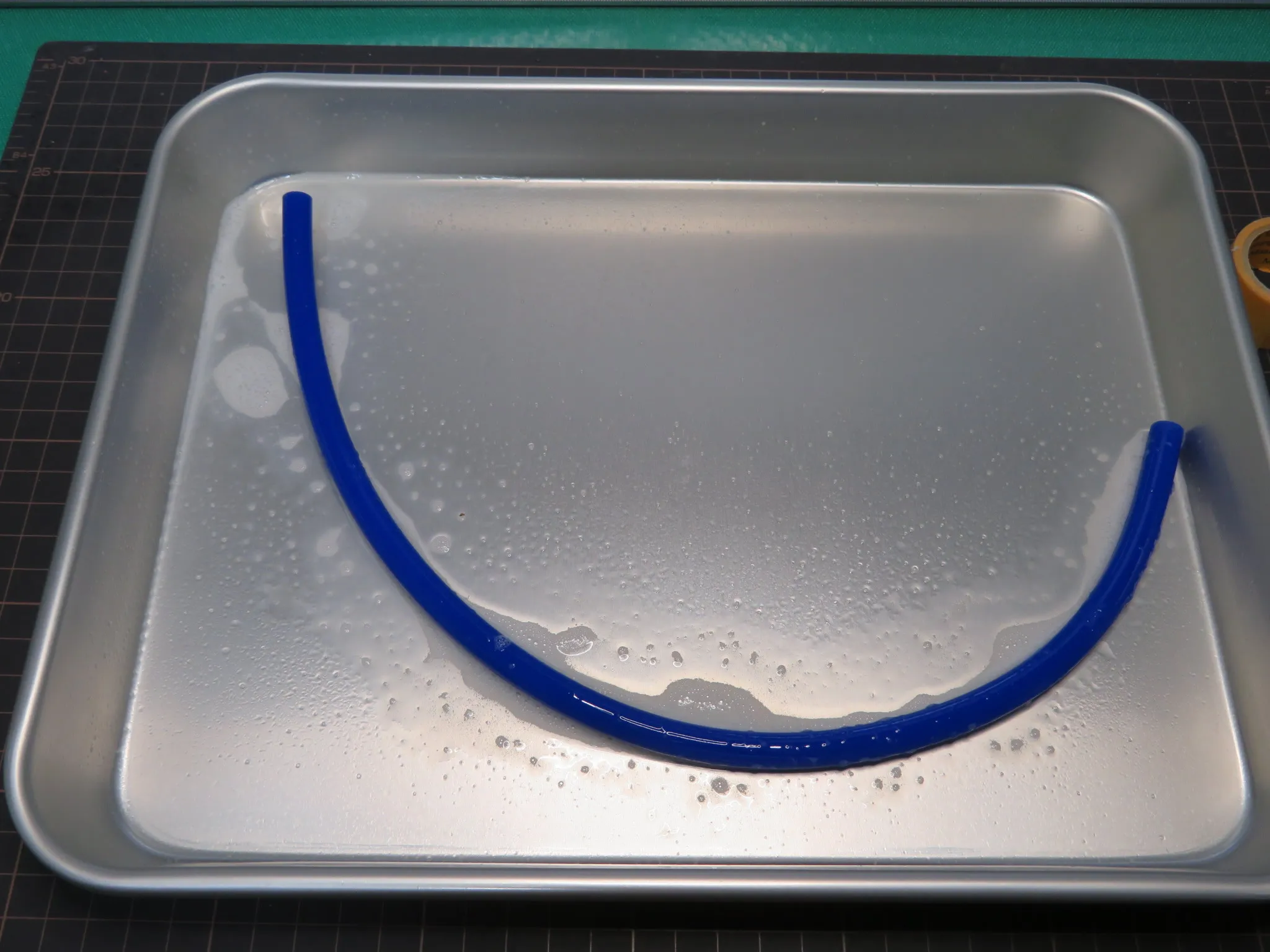

シリコンチューブに薄めた洗剤をスプレーして、
post676-008

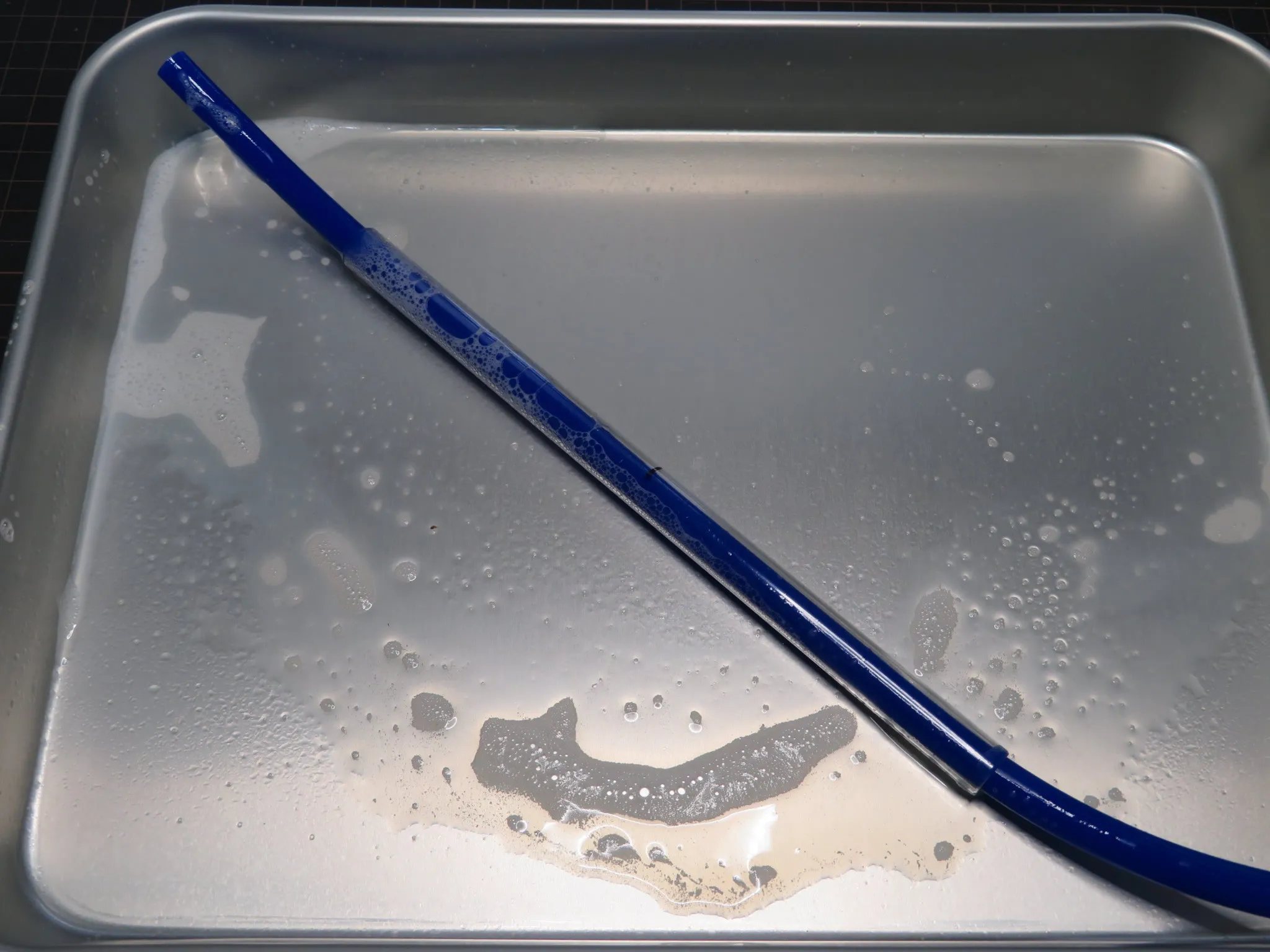

アクリルパイプに通します。
post676-009

門馬氏の言うヒートガンでの加熱は160℃とのことですが、この温度は恐らくPETGの場合なんだと思います。
今の練習では使う素材が違うので軟化点は違うはずだと思って調べて見ると、アクリルパイプを曲げる大半がアクアリスト(アクアリウムな人)だったんですが、170℃くらいに熱した油の中に泳がせてみたりガスコンロで炙ってみたりでバラバラでした。( ぶっちゃけ全然参考になりませんでした
取り敢えず当面は練習ですから、200℃くらいで様子を見ながらやってみようと思います。
post676-001

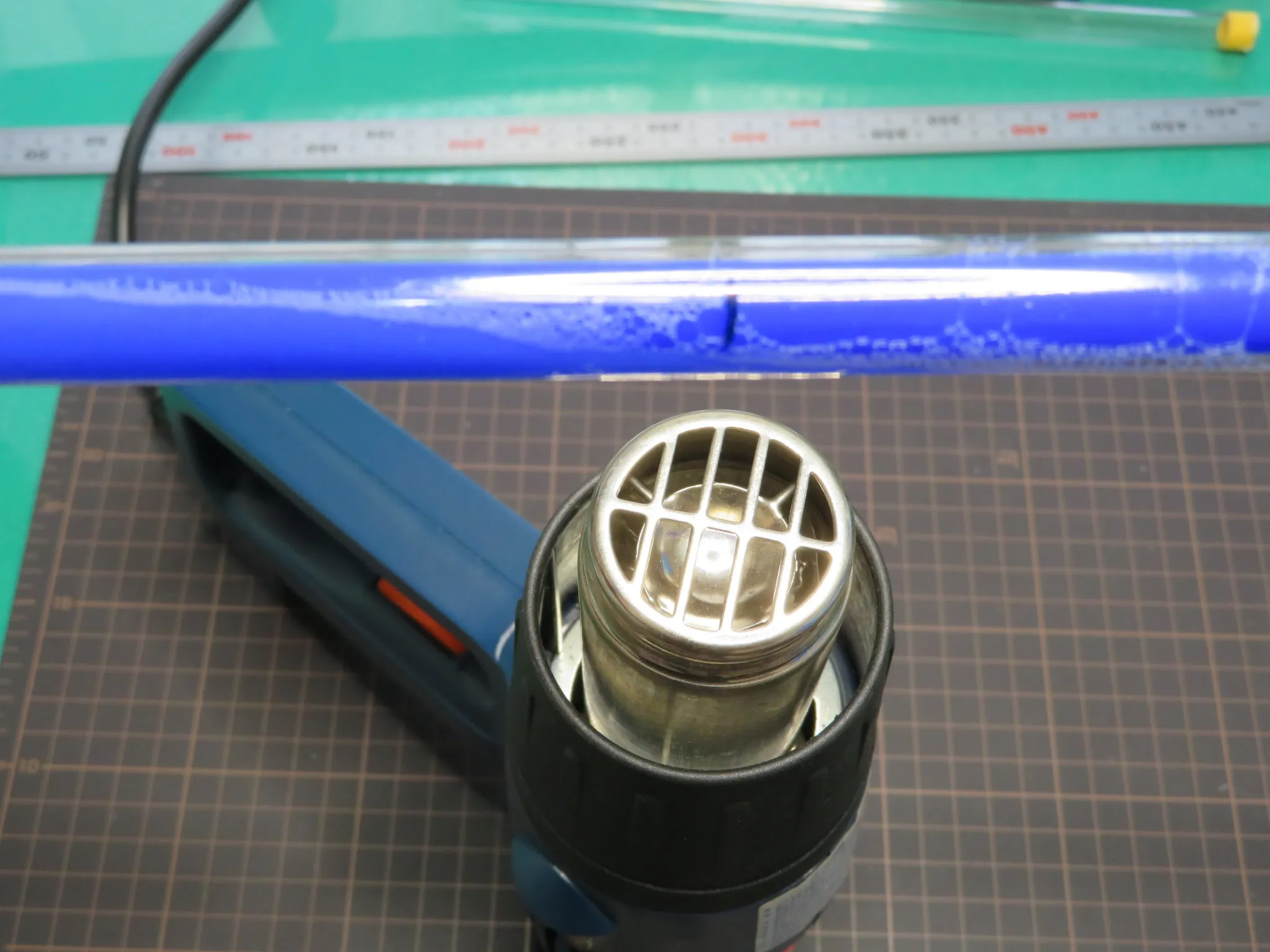

アクリルパイプをくるくる回しながら、まんべんなく熱が加わるように加熱します。
post676-010

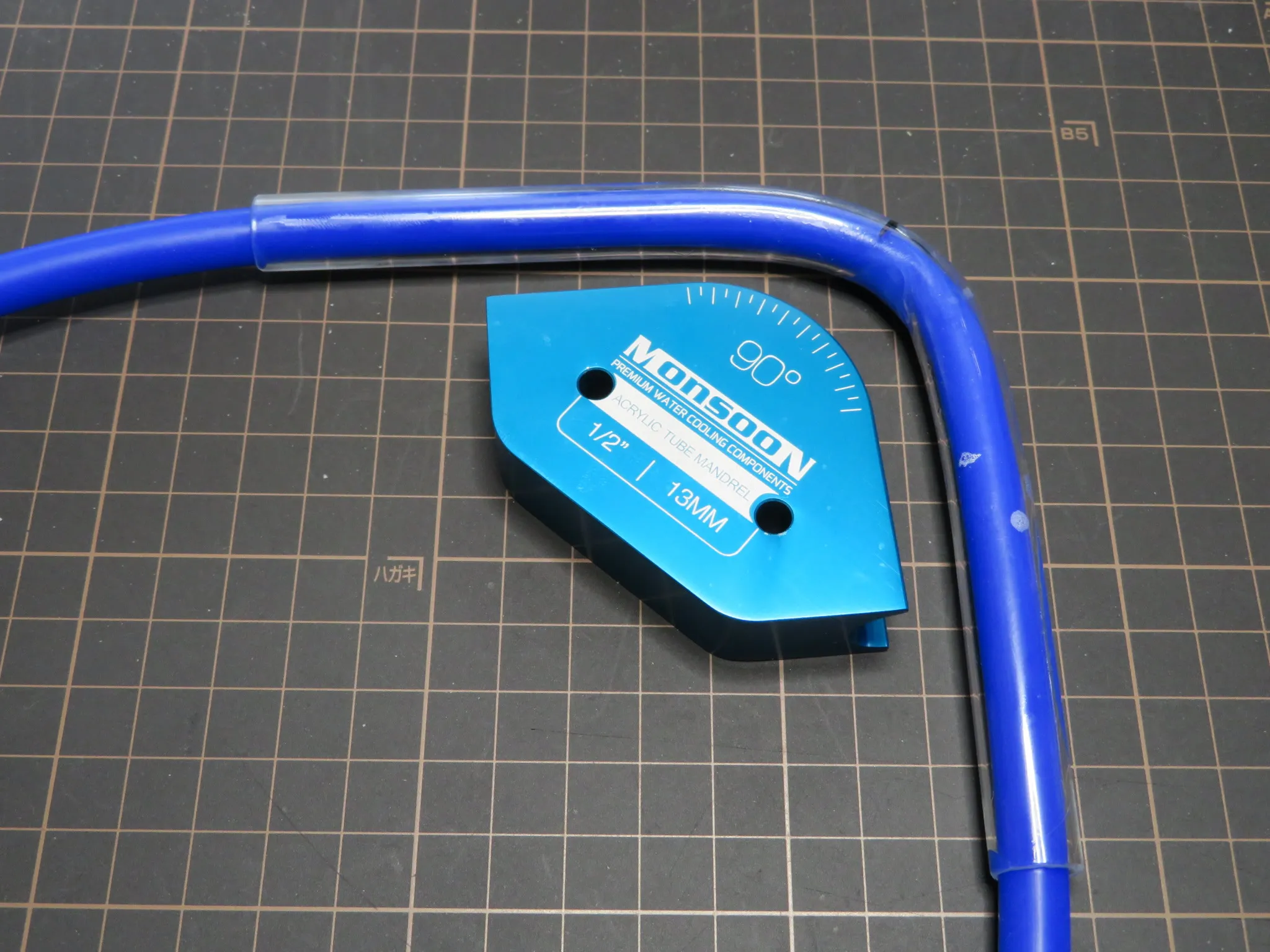

ベンダーを宛がって曲げました。
post676-011

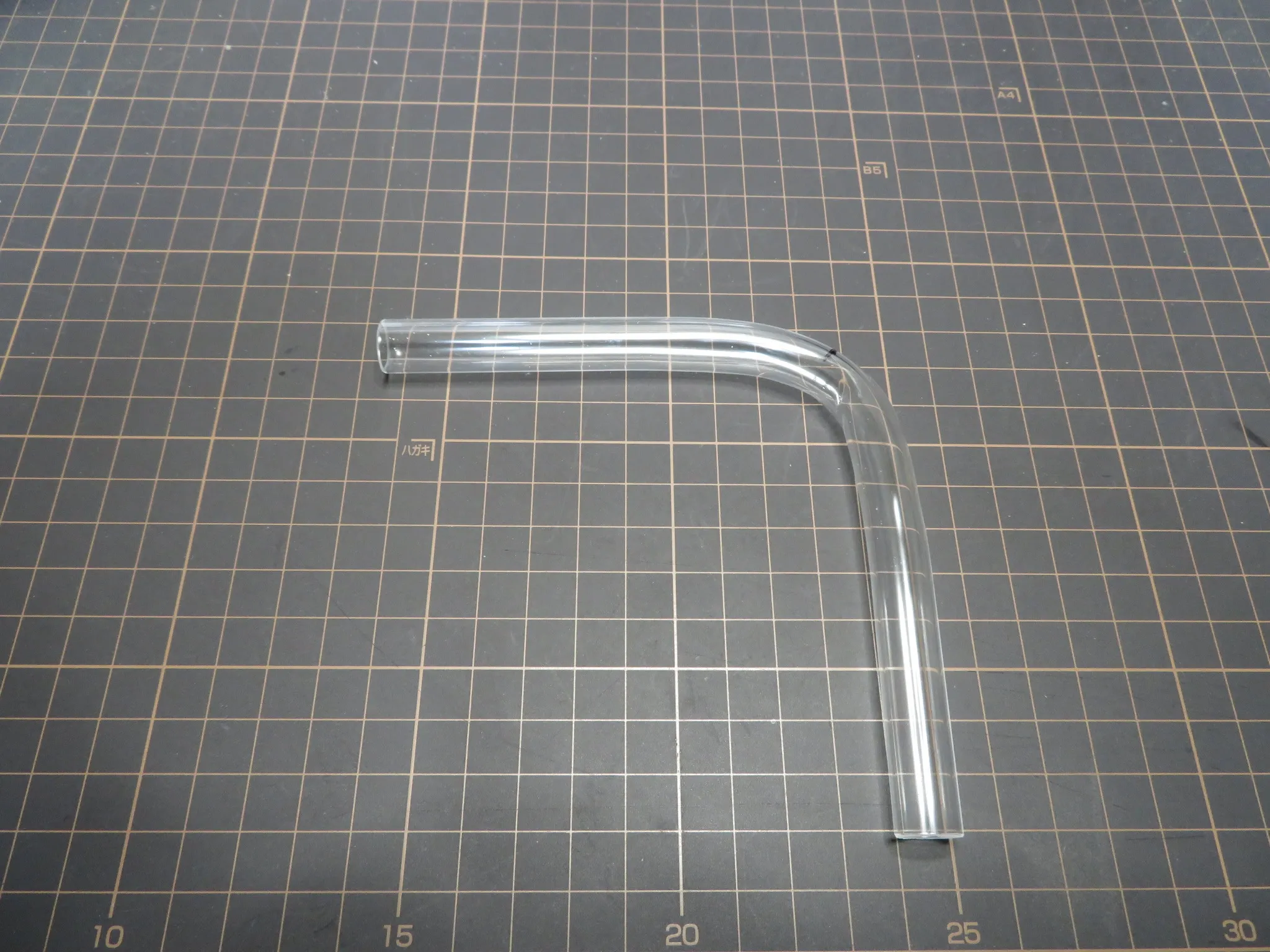

アクリルパイプが冷めてからシリコンチューブを抜いて水洗いしてみると、曲げシワができているのを確認できます。
それに、きちんと90°カーブが描けてない感じでなので、広範囲にムダ加熱をしてしまったということなんでしょう(´・ω・`)
post676-012

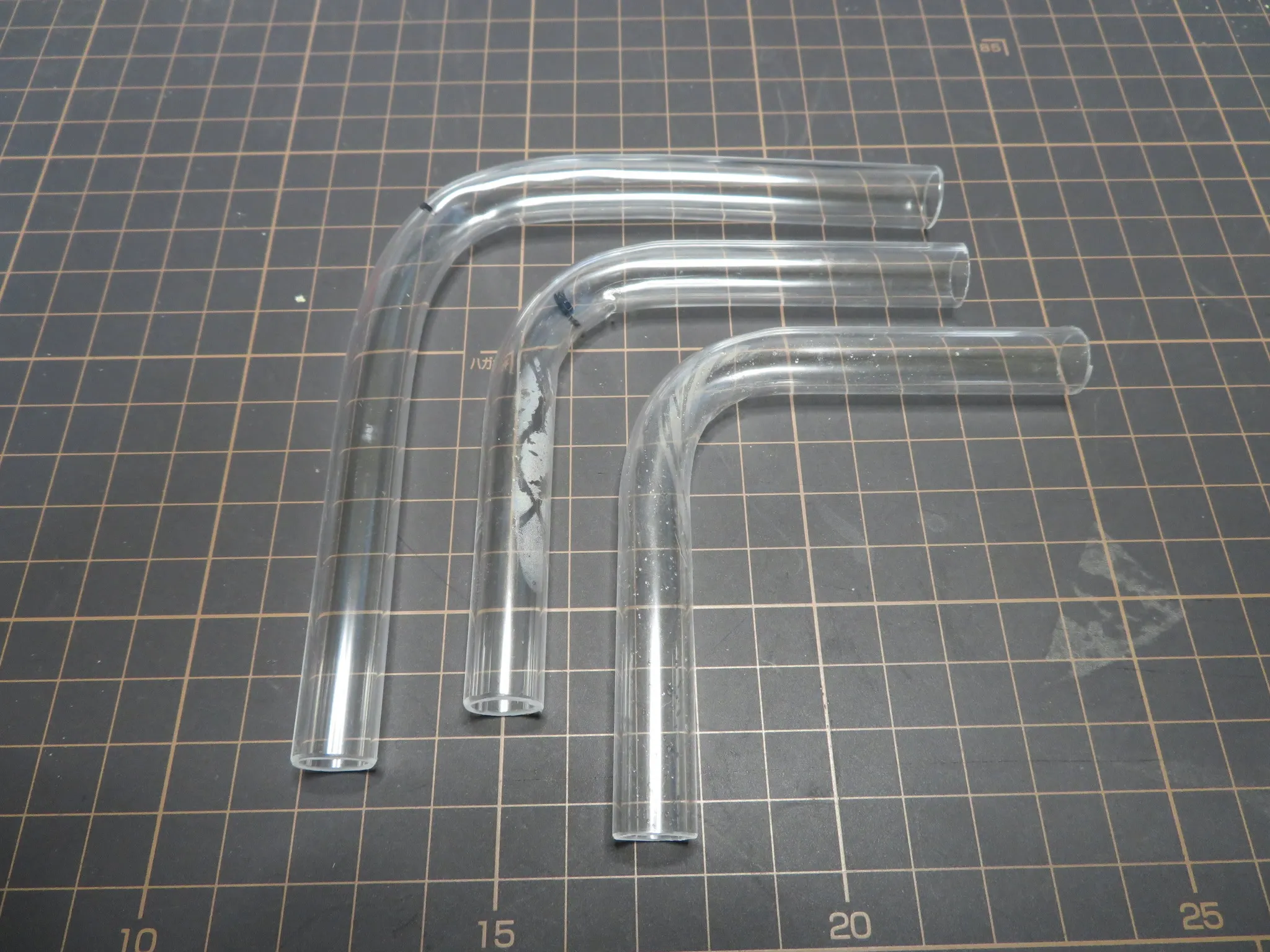

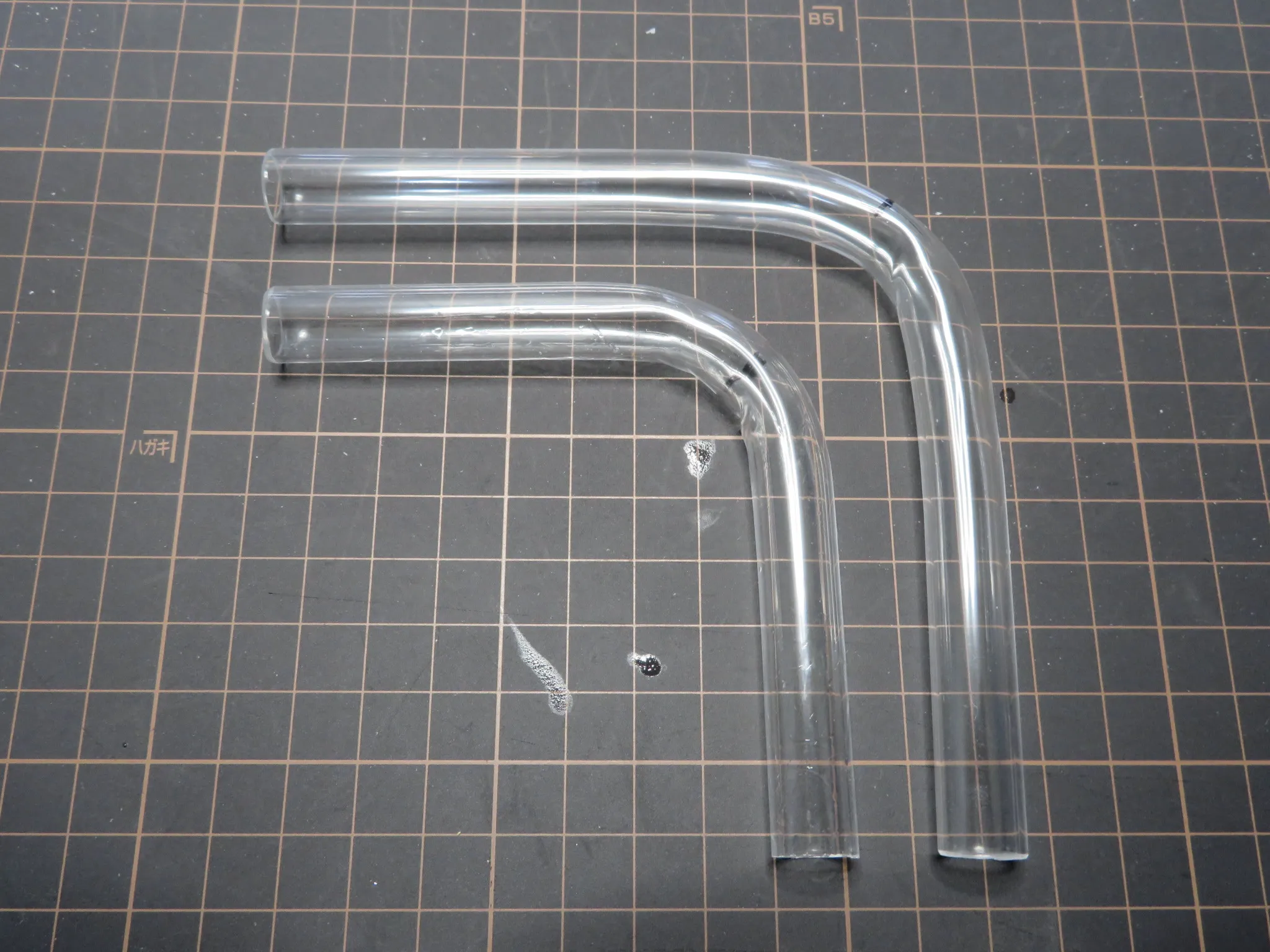

2本目(左)は加熱範囲を狭くしたので割ときっちり90°カーブが描けた感じですが、またしても内側に曲げシワができてしまったので失敗。
なんだこれ…言われるほど簡単じゃないぞ…(´・ω・`)
post676-013

曲げシワ発生の原因が加熱不足なのか、それとも加熱しすぎたのか、もっとゆっくり曲げないといけないのか、それとも遅すぎて冷めたかけのところに無理な力が加わったからなのか、曲げるカーブがきつすぎるのか、もしかしたらシリコンチューブに洗剤かけ過ぎたのかとか…。
加減が分からないから原因特定が難しいですな(´・ω・`)

と、思った3本目(右)。
僅かに気になるところはあるけど、概ねうまく曲げられたんじゃないですかね!(゚∀゚)
post676-014

この調子でパイプ曲げの練習を続けて、門馬氏が言ってた「曲げる中心から5mm」「伸びしろ」が曲げたパイプにどのように影響してくるのかを、次回以降で調べてみることにしようと思います。
ではまた(=゚ω゚)ノシ
