配管完成!!・・・だけど・・・

こんにちは(=゚ω゚)ノ
注文していたフィッティングも到着したんで、途中になっていた配管も仕上げようと思います。

本当はソケットエルボ(画像左上)が複数必要だったんですがショップに在庫がなく、次の入荷が20日頃だと言うことだったので、ロングソケットエルボ(画像左下)を切れば良いかと言うことで購入しました。
post263-01

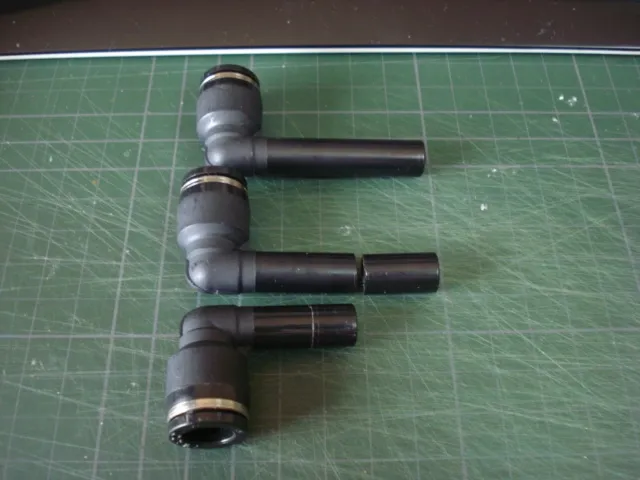

欲しかったソケットエルボは4個なので、ロングソケットエルボーをパイプカッターで切断します。
post263-02

こんな感じですね( ´ω`)y─~~

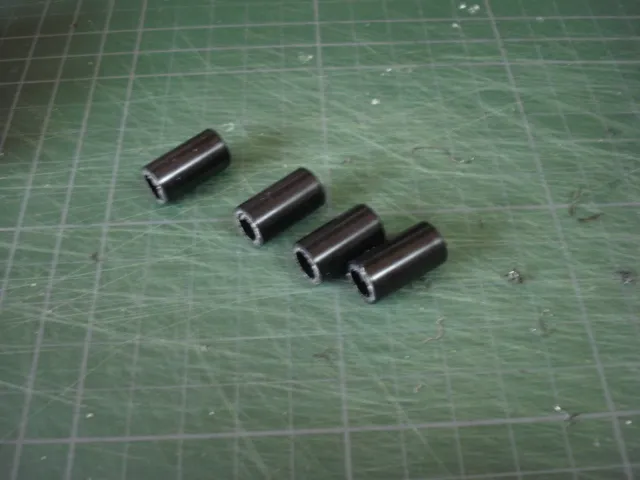

ちょっと話が逸れますが、実はこの2つのソケットエルボは、単価が結構違ってソケットエルボは450円、ロングソケットエルボは660円なんです。
つまり・・・ 切断して使い物にならない切れっ端が単価210円に相当します(‘A`)
post263-03

フィッティングとフッ素樹脂ホースを使っての配管では、使いたいフィッティングがショップに在庫がなくて、入荷が1週間以上かかる場合もあるので、時間的に余裕が持てる場合はのんびりを入荷を待った方が良いですね。
話を戻しまして・・・

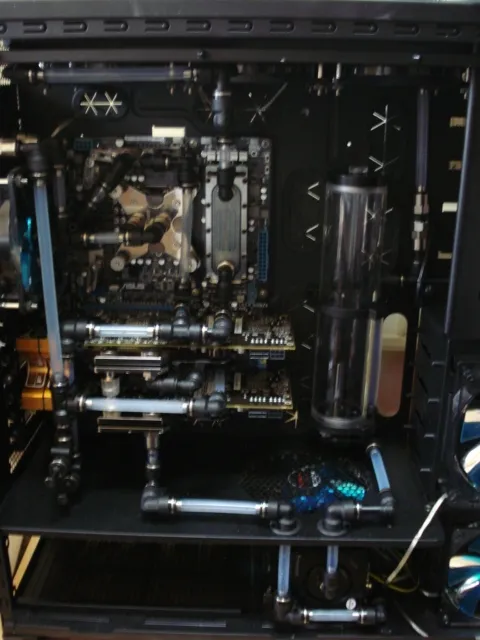

配管ができあがりましたヽ(´∀`)ノ
post263-04

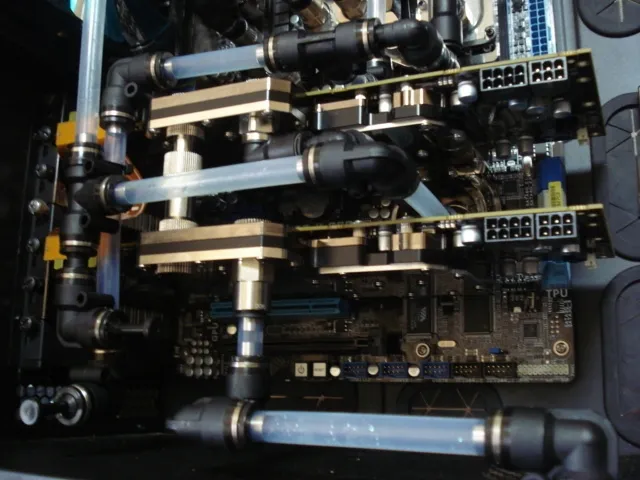

ラジエーターが1基減ったので配管も少し簡略できるかと思ったんですが、水抜きをした際にどうしても配管の途中に冷却水が残ってしまいます。
途中で抜き残ってしまう冷却水も抜き取れるように、途中にもドレンを追加しました。
post263-05

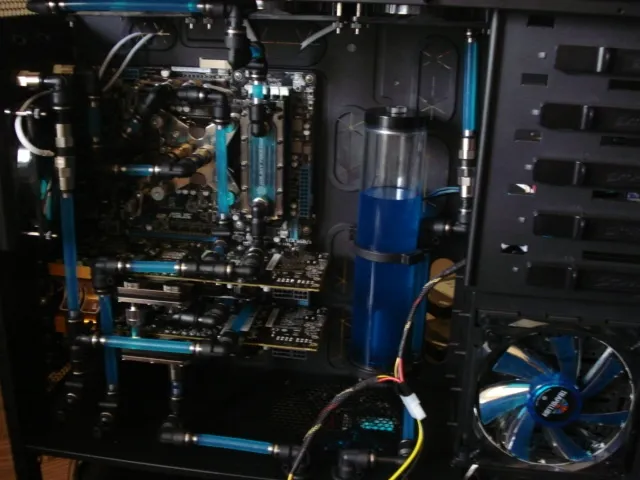

いざ冷却水を入れてポンプを回すと・・・
post263-06

水が流れない・・・(‘A`)

m9(゚∀゚)

メンテナンス性向上を目的として縦と横にだけに配管を取り回したので、その分フィッティングの数が増えたことによって圧損が多すぎたようです。
配管の取り回し修正をするにも、冷却水の抜き取りも思ってた様にできず、この配管は完全に失敗となりました(´・ω・`)

今度は、この状態からフィッティングの数と圧損をを減らしつつ、冷却水の抜き取り効率の良い配管を考え直さないとなりません。
なんか水冷システム組んでるって言うよりも、リアル水道管ゲームをやってるような気分ですなぁ( ´・ω・)y─~~
